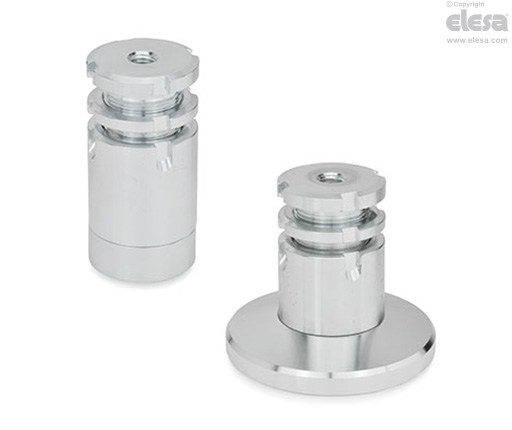

GN 360
Bussole di livellamento
Acciaio o acciaio INOX
Specifiche principali
Esecuzioni standard
Acciaio zincato:
- GN 360-A-ST: senza controdado.
- GN 360-B-ST: con controdado.
Acciaio INOX AISI 304:
- GN 360-A-NI: senza controdado.
- GN 360-B-NI: con controdado.
Informazioni generali
Caratteristiche e applicazioni
Le bussole GN 360 vengono utilizzate per il livellamento e la compensazione di pendenze nella posa di machine.
La filettatura passante d2 può anche essere utilizzata per il fissaggio della parte inferiore della bussola.
La filettatura a passo fine d3 consente una regolazione di precisione della bussola e la sua eventuale regolazione mediante l'utilizzo di una chiave.
Un anello elastico limita la massima corsa della regolazione.
Per le dimensioni GN 360-40/52/65: d1=d4
Per le dimensioni GN 360-79/99/119: d4<d1
Altre esecuzioni
Accessori a richiesta
Chiave di regolazione DIN 1810.
