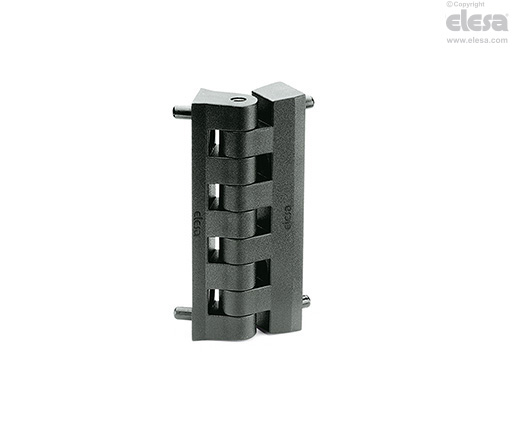

CFB. Cerniera per montanti e portelli stretti

Tecnopolimero




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.

Perno di rotazione

Acciaio INOX AISI 303.

Esecuzione standard

Fori passanti con sede per viti a testa svasata piana M6 e spine di riferimento per un preciso posizionamento del corpo della cerniera.

Informazioni generali

Angolo di rotazione (valore approssimativo)

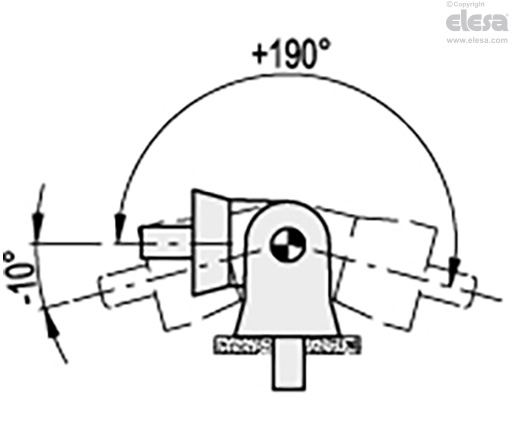

Max 200° (-10° e +190° essendo lo 0° la condizione di complanarità delle superfici interconnesse).

Evitare di oltrepassare l'angolo limite di rotazione per non compromettere le prestazioni meccaniche della cerniera.

Per scegliere il tipo ed il numero di cerniere da utilizzare in ogni applicazione, consultare le Linee Guida.

CFB. - Cerniere per portelli sottili
CFB. - Cerniere per portelli sottili
Test di resistenza
Sollecitazione AssialeSollecitazione RadialeSollecitazione a 90°
CFB. - Cerniere per portelli sottiliCFB. - Cerniere per portelli sottiliCFB. - Cerniere per portelli sottili
Carico massimo di esercizio
Ea [N]
Carico di rottura
Ra [N]
Carico massimo di esercizio
Er [N]
Carico di rottura
Rr [N]
Carico massimo di esercizio
E90 [N]
Carico di rottura
R90 [N]
610602064050205202200
Istruzioni d'uso

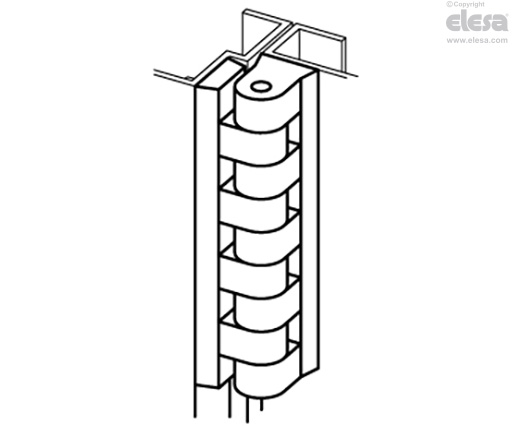

Istruzioni di montaggio

  • Sfilare il perno di rotazione e fissare i due corpi della cerniera al portello e al telaio.
  • Assemblare i due elementi con il corretto allineamento e inserire il perno.
