CMM.
Cerniere
Ganter Norm GN 237
Lega di zinco pressofusa
Specifiche principali
Materiale
Lega di zinco pressofusa.
Perno di rotazione
Acciaio INOX AISI 303.
Esecuzioni standard
- CMM-SH: rivestimento in vernice nera, finitura mat, fori passanti con sede per viti a testa svasata piana.
- CMM-SH-CR: finitura cromata, fori passanti con sede per viti a testa svasata piana.

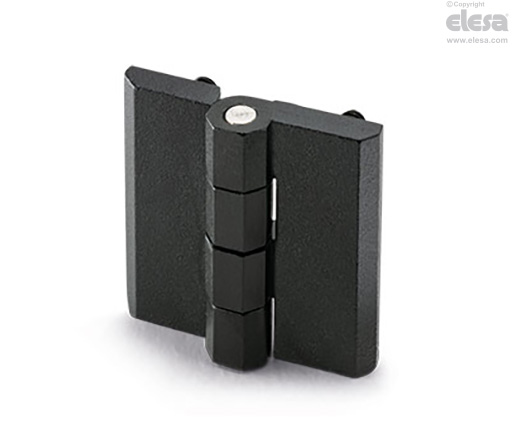

- CMM-p: rivestimento in vernice nera, finitura mat, prigionieri filettati in acciaio INOX AISI 304.
- CMM-p-CR: finitura cromata, prigionieri filettati in acciaio INOX AISI 316.
Informazioni generali
Angolo di rotazione (valore approssimativo)
Max 270° (-90° e +180° essendo lo 0° la condizione di complanarità delle superfici interconnesse).
Evitare di oltrepassare l'angolo limite di rotazione per non compromettere le prestazioni meccaniche della cerniera.
| Test di resistenza | Sollecitazione Assiale | Sollecitazione Radiale | Sollecitazione a 90° |
 |  |  | |
| Descrizione | Carico massimo di esercizio Ea [N] | Carico massimo di esercizio Er [N] | Carico massimo di esercizio E90 [N] |
| CMM.30-SH-4 | 500 | 1200 | 750 |
| CMM.40-SH-5 | 1450 | 2100 | 2000 |
| CMM.50-SH-6 | 2100 | 3500 | 2450 |
| CMM.60-SH-8 | 3200 | 6000 | 4400 |
| CMM.40-p-M5x12 | 900 | 1700 | 1850 |
| CMM.50-p-M6x12 | 2050 | 3550 | 2000 |
| CMM.60-p-M8x14 | 3050 | 4050 | 2550 |
