PVB. Attrezzi di serraggio a comando pneumatico

Acciaio




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Acciaio C10 zincato.

Base

Acciaio C10 zincato.

Viti di supporto cilindro a testa svasata con cava esagonale

Acciaio brunito.

Bussole di supporto cilindro

Acciaio temprato.

Corpo e testate del cilindro

Alluminio.

Asta di spinta

Acciaio INOX AISI 420.

Perni di rotazione e anelli seeger

Acciaio temprato e rettificato.

Esecuzioni standard

  • PVB-AP: con leva di serraggio aperta e due rondelle piegate.
  • PVB-EP: con leva di serraggio piena e fascetta per saldatura.

Pressione massima di esercizio

6 bar.

Temperatura massima d'esercizio

70°C

Puntale di serraggio

Da ordinare separatamente.

Informazioni generali

Caratteristiche e applicazioni

Tutti gli snodi articolati sono lubrificati con grasso speciale.

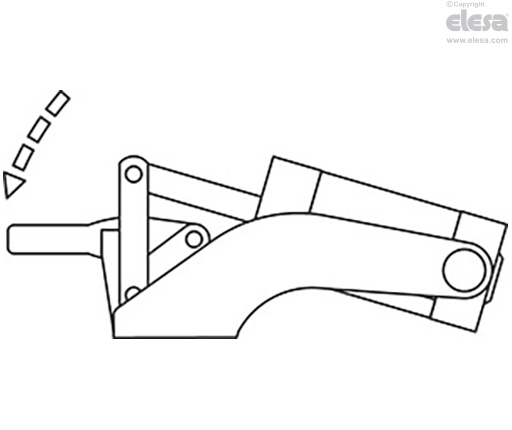

I principi di funzionamento degli attrezzi di serraggio a comando pneumatico PVB. sono gli stessi di quelli a comando manuale MVA.

Sono tutti corredati da cilindro magnetico che, mediante l’utilizzo dell’interruttore di prossimità PSWX (da ordinare separatamente), fornisce durante il proprio lavoro, impulsi elettrici di comando e/o controllo.

Tutti i cilindri magnetici sono dotati di freno pneumatico automatico nella testata posteriore.

L'utilizzo di un gruppo filtro lubrificatore è indispensabile per un lungo e buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici sono consigliati dei regolatori di flusso.

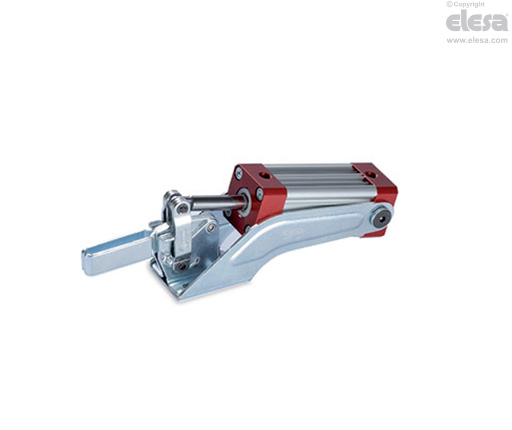

PVB-AP - Con leva di serraggio aperta e due rondelle piegate
