VPC Portaventose antirotativi

Con attacco filettato maschio, acciaio INOX, alluminio e ottone




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Stelo in ottone o acciaio INOX.

Molla in acciaio INOX.

Manicotto filettato e ghiere in ottone o acciaio AVP.

Raccordo aria in alluminio anodizzato blu.

Esecuzioni standard

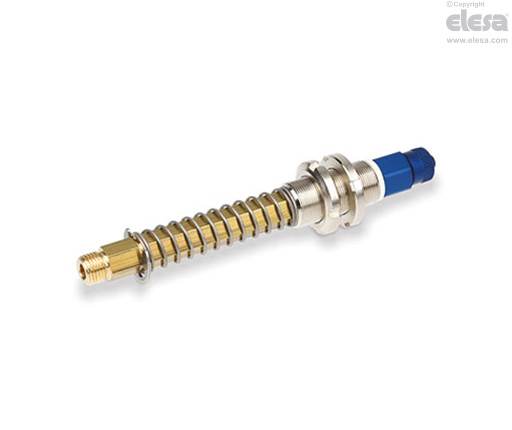

  • VPC-M: con attacco filettato maschio dritto.
  • VPC-M-L: con attacco filettato maschio a L.
Informazioni generali

Caratteristiche e applicazioni

I portaventose VPC sono costituiti da:

  • uno stelo in ottone a sezione esagonale per il fissaggio della ventosa. Questa conformazione impedisce al gambo e alla ventosa fissata su di esso, di ruotare sul proprio asse;
  • un manicotto filettato in acciaio o ottone, munito di due ghiere di serraggio, per il montaggio rapido del portaventose all’automatismo;
  • una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
  • un raccordo rapido per l’allacciamento al tubo d’aspirazione.

Adatti per ventose con un diametro minimo di 45 mm e massimo di 110 mm.

Le corse di molleggio effettive sono funzionali alla lunghezza (l3) dello stelo, in particolare:

  • 16mm per la lunghezza 28mm
  • 49mm per la lunghezza 65mm
  • 74mm per la lunghezza 95mm

Compatibili con tubo in plastica di diametro 6 x 8.

Vedi Dati tecnici ventose  .
