GN 7062.2
Anelli di bloccaggio
con fori assiali di fissaggio, acciaio INOX
Specifiche principali
Esecuzioni standard
Acciaio INOX sinterizzato AISI 316 LHC.
Fissaggio a pressione per mezzo di una vite in acciaio INOX AISI 304, testa cilindrica con cava esagonale.
Foro filettato d3 passante per d1 = 30 ÷ 36.
Foro filettato d3 cieco per d1 ≥ 42.
- GN 7062.2-A: con 2 fori assiali passanti lisci.

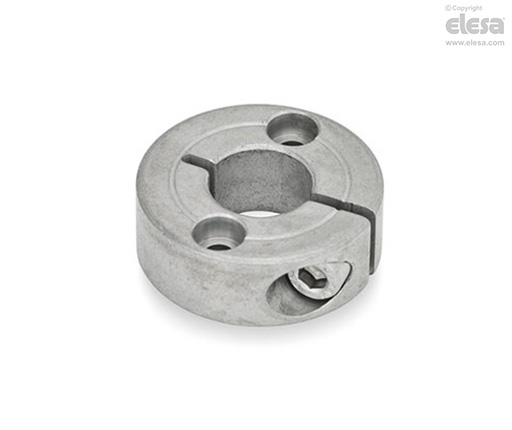

- GN 7062.2-B: con 2 fori assiali per viti a testa cilindrica.
- GN 7062.2-C: con 2 fori assiali passanti filettati.
Informazioni generali
Caratteristiche e applicazioni
Gli anelli di posizionamento GN 7062.2 vengono fissati all'albero avvitando opportunamente la vite. I fori passanti consentono il fissaggio assiale di alberi a ruote, pignoni o corpi macchina.
La vite di bloccaggio d3 può essere sostituita dal kit GN 311.
Dati tecnici
Montaggio su alberini con tolleranza h11.
