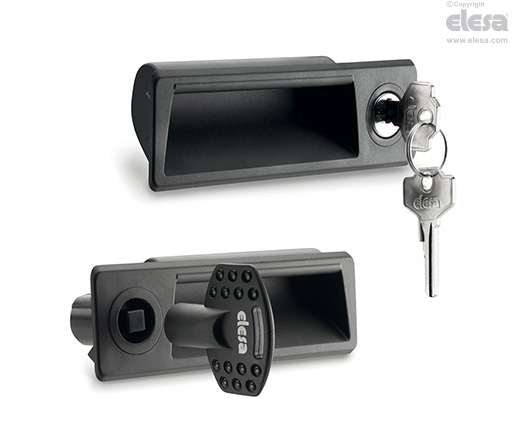

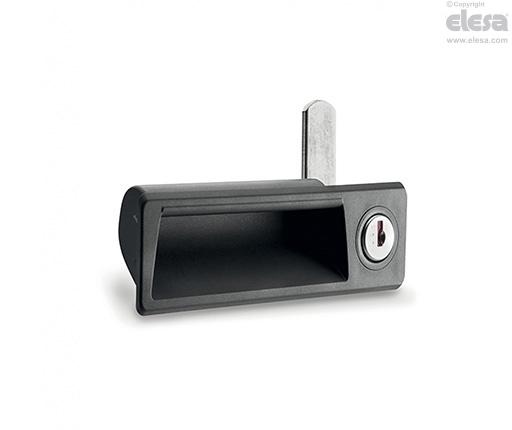

PR-CH Maniglie da incasso con chiusura a levetta
con serratura, montaggio a scatto, tecnopolimero
Specifiche principali
Maniglia e statore
Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore grigio-nero, finitura mat.
Due chiavi
Ottone nichelato o tecnopolimero a base poliammidica (PA).

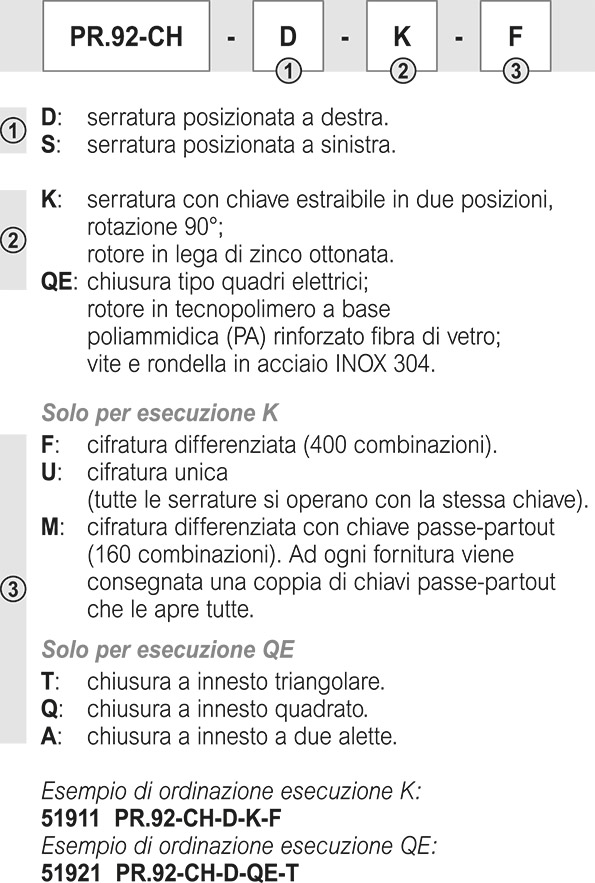

Esecuzioni standard
Informazioni generali
Dati tecnici

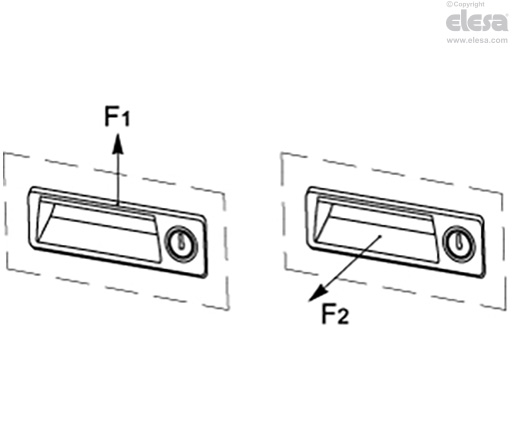

I valori di resistenza al sollevamento (F1) e allo sfilo (F2) riportati in tabella sono stati rilevati durante prove di laboratorio eseguite con maniglie montate su pannelli in lamiera dello spessore di 1.5 mm.
Istruzioni d’uso
Istruzioni di montaggio

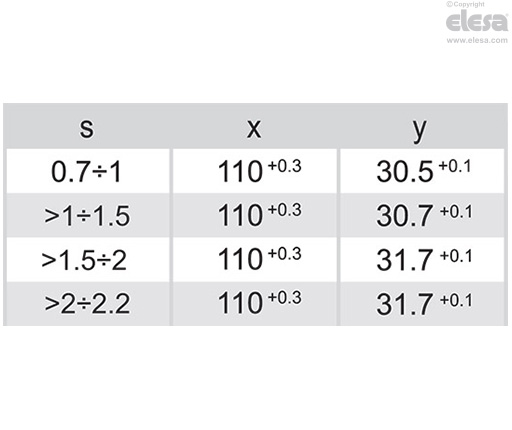

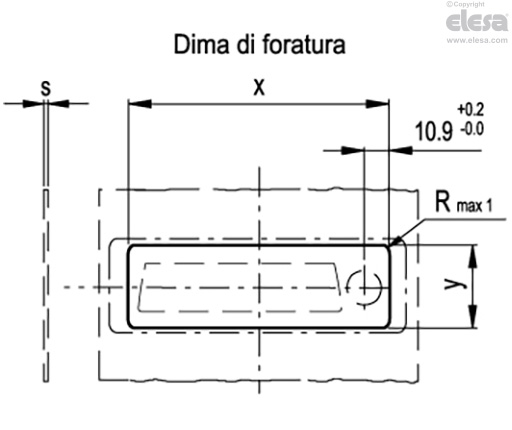

- Praticare nella lamiera la foratura secondo la dima indicata.
- Eliminare le bave di foratura prima di inserire la maniglia.
- Inserire in battuta la parte superiore della maniglia nel foro (Fig.1)
- Premere sul lato inferiore fino al completo inserimento a scatto della maniglia (Fig.2).
Proprietà dei modelli riservata ai termini di legge. Disegni e immagini non riproducibili se non citando la fonte.
