GN 235 Cerniere con asole di registrazione

Lega di zinco pressofusa

Seleziona tipologia




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Versioni

  • Versione H: per registrazione verticale
  • Versione B: per registrazione orizzontale
  • Versione HB: per registrazione verticale e/o orizzontale
  • Versione D: con fori passanti
  • Versione DH: con fori passanti, per registrazione verticale
  • Versione DB: con fori passanti, per registrazione orizzontale

Lega di zinco pressofusa     ZD

rivestita in resina epossidica

colore nero, RAL 9005, finitura mat     SW

colore argento, RAL 9006, finitura opaca     SR

Perno

Acciaio INOX AISI 316Ti

Informazioni

Informazioni

Le cerniere GN 235 sono regolabili in altezza o in larghezza lungo le asole, a seconda del design, e vengono fissate con viti a testa esagonale, a testa ovale o cilindriche con testa ribassata.

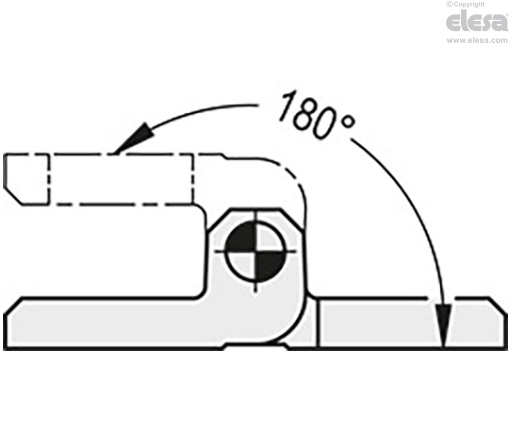

Lo spazio disponibile (spazio di installazione) per accogliere le teste delle viti e le rondelle consente di aprire le cerniere di 180° senza interferenze.

Lo schema di foratura corrisponde a quello della CMM  famiglia di cerniere, rendendole intercambiabili.

GN 235-ZD-H - Con asole passanti, per registrazione verticale
Accessori

Accessori

  • Piastrine distanziali per cerniere PCM-SP .
  • Piastrine di fissaggio per cerniere PCM-TH .
