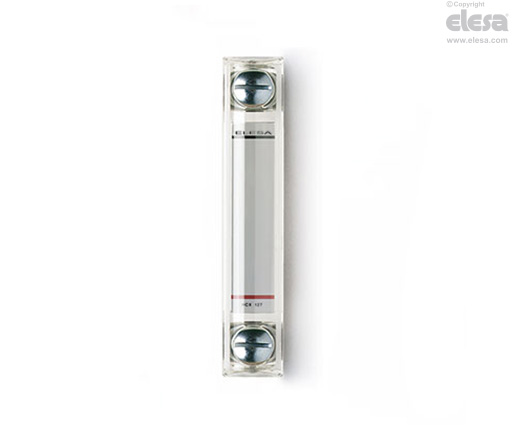

HCX-AR Indicatori di livello

Tecnopolimero trasparente, per fluidi contenenti alcool, alta resistenza UV




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Corpo

Tecnopolimero trasparente a base poliammidica (PA-T/AR). Alta resistenza a urti, solventi, oli additivati, idrocarburi alifatici e aromatici, benzine, nafta, esteri fosforici, additivi e miscele di lavaggio contenenti alcool. Alta resistenza agli UV.

Guarnizioni di tenuta

  • NBR: OR gomma sintetica.
  • FKM: OR in FKM tipo VITON®*.

Rugosità consigliata per la superficie di appoggio della guarnizione Ra = 3 µm.

* Marchio registrato dalla DuPont Dow Elastomers.

Mostrina

Alluminio laccato bianco. Alloggiata nell’apposita sede posteriore esterna quindi non a contatto diretto con il fluido.

Può essere sfilata prima del montaggio dalla parte con l'invito, per tracciare linee di livello o diciture.

Esecuzioni Standard

  • HCX-AR: viti, dadi e rondelle in acciaio zincato lucido, guarnizione di tenuta in NBR.
  • HCX-AR-SST: viti acciaio INOX AISI 303, dadi e rondelle acciaio INOX AISI 304, guarnizione di tenuta in FKM.
  • HCX-AR-VT: viti in SUPER-tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, dadi e rondelle acciaio INOX AISI 304, guarnizione di tenuta in NBR.

Temperatura massima di esercizio in continuo

90°C (funzionamento con olio).

Informazioni generali

Caratteristiche e prestazioni

Saldatura ad ultrasuoni che assicura una perfetta tenuta.

Massima visibilità del livello del fluido anche da posizioni laterali.

Visiera lenticolare per una maggiore visibilità del livello.

L'indicatore di livello a colonna HCX-AR-VT, dotato di viti di fissaggio in SUPER-tecnopolimero, è indicato nei casi in cui sia necessario l'impiego di materiali resistenti alla corrosione quando non sia indispensabile l'uso dell'acciaio inossidabile.

La speciale conformazione del taglio a cacciavite delle viti in SUPER-tecnopolimero, permette di raggiungere un serraggio ottimale delle guarnizioni limitando opportunamente la coppia di serraggio (brevetto ELESA).

Dati tecnici

In prove di laboratorio effettuate con olio minerale tipo CB68 (secondo ISO 3498), a 23°C per un tempo relativamente limitato, la saldatura ha resistito fino a: 13 bar (HCX.76-AR e HCX.127-AR) 10 bar (HCX.254-AR).

In considerazione delle viti di fissaggio in SUPER-tecnopolimero la pressione massima di esercizio non dovrà superare 5 bar a 20°C e 2 bar a 90°C.

Per l'uso con fluidi diversi ed in particolari condizioni di pressione e temperatura interpellare il servizio tecnico ELESA.

Si consiglia in ogni caso di verificare l'idoneità del prodotto nelle condizioni reali di funzionamento.

Altre esecuzioni

Esecuzioni speciali a richiesta

  • Indicatori con due galleggianti a sfera rossi
  • Indicatori con guarnizioni (NBR o FKM) cilindriche o a gradino (in luogo delle guarnizioni OR) per il montaggio su serbatoi aventi superfici rugose o comunque non perfettamente piane.
Accessori

Accessori a richiesta

Quando non è possibile accedere all'interno e la parete del serbatoio è sottile, possono essere utilizzate le viti con il Fast Mounting Kit
