RDB Eléments dentés de blocage

SUPER-technopolymère

Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

SUPER-technopolymère spécial à base de polyamide (PA) renforcé de fibre de verre, couleur noire, finition mate.

Exécutions standards

Trou central passant lisse et deux trous pour les goujons antirotation de la plaque.

  • RDB-F: assemblage frontal au moyen de deux trous pour vis à tête cylindrique.
  • RDB-CF: avec boîtier intégré, assemblage frontal au moyen de deux trous pour vis à tête cylindrique.
  • RDB-B: montage postérieur au moyen de deux trous passants et deux écrous hexagonaux en acier INOX (compris dans la forniture).
  • RDB-CB: avec boîtier intégré, montage postérieur au moyen de deux trous passants et deux écrous hexagonaux en acier INOX (compris dans la forniture).
Informations générales

Caractéristiques et applications

Les éléments dentés de blocage RDB-F et RDB-B, couplés entre eux ou avec les exécutions RDB-CF ou RDB-CB, permettent de bloquer la position de deux composants qui tournent autour d'un axe.

L'angle de blocage est réglable par pas de 6 °

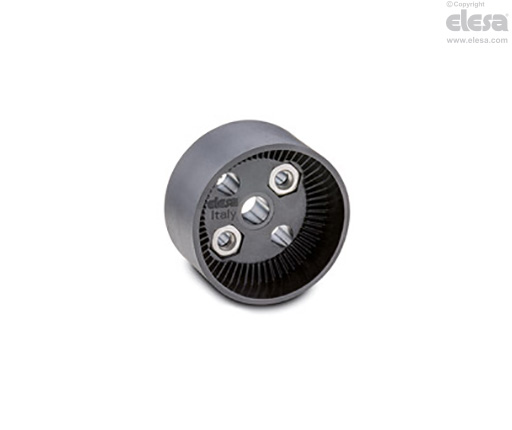

RDB-CB - Boîtier intégré, assemblage postérieur, trous passants, écrous hexagonaux en acier INOX
Accessoires

Accessoires sur demande

Ressorts de poussée en acier INOX AISI 301 pour faciliter la séparation des éléments dentés des blocage.

CodeDescriptiond

Charge maximum

[N]

RDB-CB - Boîtier intégré, assemblage postérieur, trous passants, écrous hexagonaux en acier INOX
51965ML-RDB.3223652
51967ML-RDB.4029904
RDB-CB - Boîtier intégré, assemblage postérieur, trous passants, écrous hexagonaux en acier INOX
