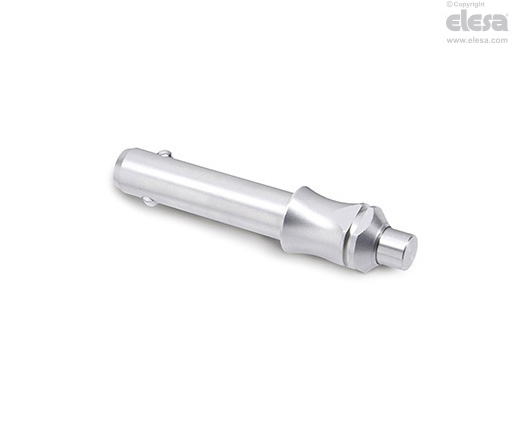

GN 113.3 Perni autobloccanti a sfere

Acciaio INOX




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Perno e pulsante

Acciaio INOX AISI 303.

Sfere

Acciaio INOX AISI 420C.

Molla

Acciaio INOX AISI 631.

Corpo cilindrico da impugnare

Sagomato per una presa sicura, con scanalatura per il fissaggio di anello e catenella di aggancio.

Anello di aggancio (removibile)

Acciaio INOX.

Temperatura massima di esercizio

250°C.

Informazioni generali

Caratteristiche e applicazioni

I perni autobloccanti a sfere GN 113.3 sono molto compatti, ideali per impiego in spazi molto ristretti e sono generalmente usati per fissaggi rapidi fra componenti o parti in lavorazione, in particolare quando devono continuamente essere rimossi e riposizionati.

GN 113.3 - Perni autobloccanti a sfere
Accessori

Accessori a richiesta

Per ottimizzare l'impiego di questi perni autobloccanti a sfere sono disponibili:

Altre esecuzioni

Esecuzioni speciali a richiesta

Dimensioni diverse.

Istruzioni d'uso

Istruzioni d'uso

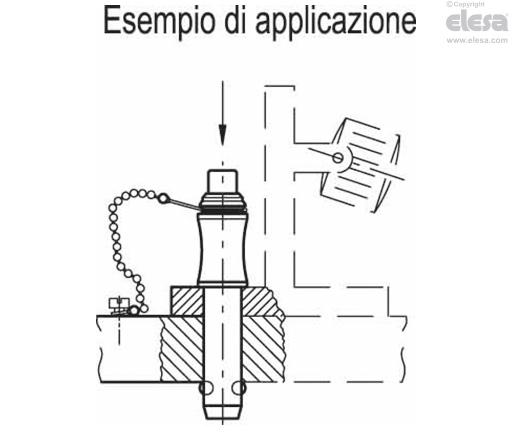

Effettuando una pressione sul pulsante le due sfere vengono liberate consentendo di inserire o disinserire il perno di bloccaggio.
