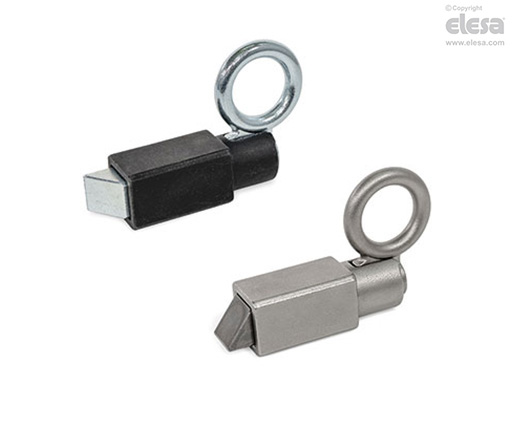

GN 724.4 Pistoncini di posizionamento a molla con leva

Caratteristiche e applicazioni

I pistoncini di posizionamento a molla GN 724.4 hanno un puntale a sezione quadrata, una superficie di fissaggio su un lato e uno smusso sull'altro lato. Quando la parte da bloccare si sposta verso lo smusso, il puntale rientra nella guida, così le scanalature e i bordi possono oltrepassarlo. Il puntale si innesta automaticamente in direzione della superficie di aggancio.

Il bloccaggio può essere sbloccato tirando l'anello di azionamento a mano oppure con un cavo o un tirante munito di gancio. Le versioni con posizione di arresto vengono usate quando il puntale deve rientrare temporaneamente. A questo scopo, ruotare l'anello di azionamento lateralmente quando il puntale è rientrato. L'anello viene trattenuto in questa posizione dalla rientranza alla sommità della guida.

Le tolleranze dimensionali tra puntale e corpo guida sono scelte in modo da garantire l'affidabilità funzionale anche dopo saldatura, applicazione di uno strato anticorrosione o in caso di contaminazione.

In caso di fissaggio mediante saldatura, la versione CU non montata è particolarmente consigliata per evitare alterazioni della microstruttura del materiale dovute al riscaldamento della molla e del puntale.
