TCC-SJD Doppio snodo sferico

Caratteristiche e applicazioni

Il doppio snodo sferico è pensato per essere montato sui morsetti TCC.

Per ciascun doppio snodo è necessario utilizzare due bussole con sedi sferiche TCC-SJA, non comprese nella fornitura.

Dati tecnici

I valori di resistenza riportati in tabella sono stati rilevati durante prove di laboratorio a temperatura ambiente con serraggio delle viti alla coppia consigliata di 5 Nm.

Ciascun snodo sferico può essere ruotato liberamente e inclinato al massimo di +/-30 gradi.

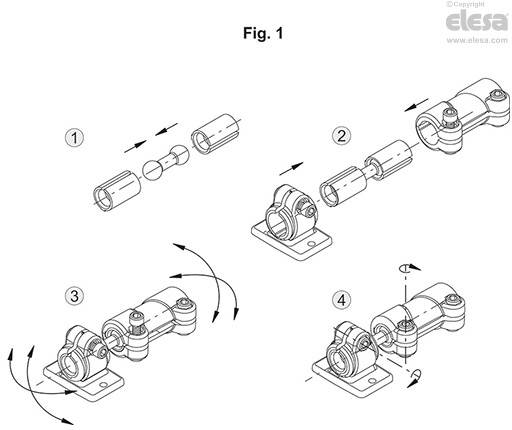

Istruzioni di montaggio (fig.1)

• Forzare lo snodo sferico all'interno di un'estremità della bussola e ripetere la stessa operazione per l’altro snodo.

• Dopo aver allentato le viti di serraggio, inserire all’interno di quest’ultimi le bussole fino allo scatto.

• Orientare gli snodi nella posizione desiderata.

• Serrare le viti dei morsetti.

Si raccomanda di allentare le viti di serraggio ogni qualvolta sia necessario modificare l’orientamento degli snodi.
