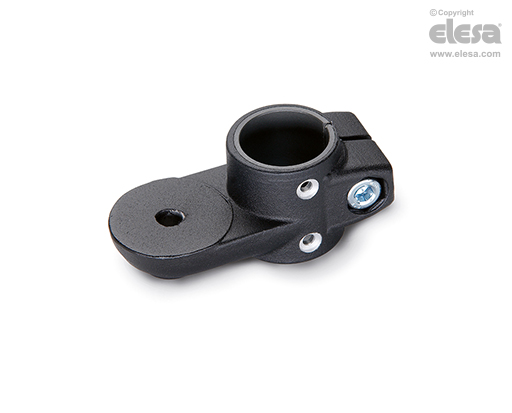

GN 274.1 Morsetti di collegamento girevoli

per attuatori lineari, alluminio




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Alluminio, rivestimento resina epossidica, colore nero RAL 9005, finitura mat.

Vite e dado in acciaio INOX AISI 304.

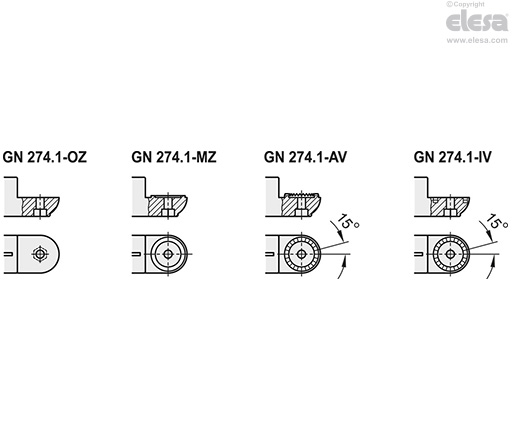

Esecuzioni standard

  • GN 274.1-OZ: senza anello di centraggio.
  • GN 274.1-MZ: con anello di centraggio in rilievo.
  • GN 274.1-AV: con dentatura di riferimento in rilievo.
  • GN 274.1-IV: con dentatura di riferimento incassata.

Foro d1:

  • B: senza bussola di scorrimento.
  • G: con bussola di scorrimento in tecnopolimero a base poliammidica (PA) o a base politetrafluoroetilenica (PTFE).
GN 274.1 - Morsetti di collegamento girevoli
Informazioni generali

Caratteristiche e applicazioni

I morsetti di collegamento GN 274.1 vengono normalmente utilizzati in abbinamento agli attuatori lineari.

Mediante il serraggio del foro guida d1 si può regolare il posizionamento dell'attuatore e si può bloccare il cursore dopo averne impostato la posizione definitiva.

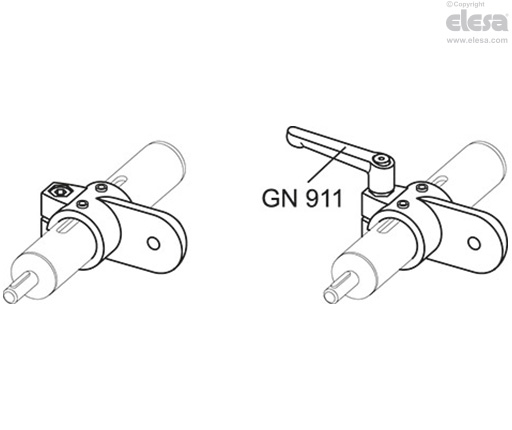

La vite di bloccaggio d3 può essere sostituita dal kit GN 911.

GN 274.1 - Morsetti di collegamento girevoli
