MPI-R10 Sistema magnetico di misura

Che cos'è il sistema magnetico di misura MPI-R10 e a quali applicazioni è destinato?

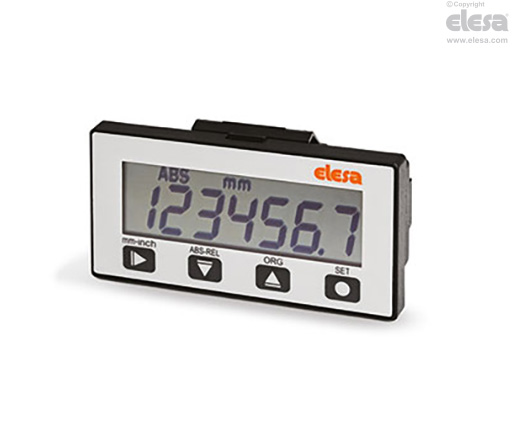

L'MPI-R10 è un sistema completo per la misurazione di spostamenti lineari e angolari progettato da Elesa. È composto dall'indicatore digitale MPI-R10, dal sensore magnetico con cavo FC-MPI e dalla banda magnetica M-BAND-10. Grazie alla sua versatilità, si presta a qualsiasi applicazione industriale che richieda un posizionamento preciso e ripetibile su macchine utensili, linee di produzione e impianti di lavorazione. Per la misurazione angolare è richiesto un raggio minimo di 65 mm.

Quali sono le specifiche tecniche principali dell'MPI-R10 in termini di precisione, risoluzione e velocità di lettura?

L'MPI-R10 offre le seguenti prestazioni di misura:

• Risoluzione: 0,01 mm / 0,001 in / 0,01°
• Precisione: ±0,03 mm
• Ripetibilità: 0,0002 × L mm (dove L è il valore misurato in mm)
• Velocità di lettura massima: da 1 a 5 m/s, programmabile dall'utente
• Scala di lettura: da −199.999 a 999.999

Questi valori lo rendono adatto a impieghi di precisione in ambienti industriali esigenti.

Quali unità di misura supporta l'MPI-R10 e come si cambia l'unità sul display?

Il sistema supporta tre unità di misura: millimetri (mm), pollici (inch) e gradi angolari (°). Il cambio di unità avviene premendo il tasto mm-inch durante il normale funzionamento. Tramite il menu di programmazione è possibile limitare la scelta alle sole unità metriche/pollici (opzione nodEG) oppure disabilitare completamente la commutazione (opzione OFF).

Come si installa il sensore FC-MPI e qual è la distanza massima consentita dalla banda magnetica?

Il sensore magnetico FC-MPI si fissa meccanicamente tramite viti M3 (non incluse nella fornitura). Durante il montaggio è necessario interporre un distanziatore planare di massimo 1 mm tra sensore e banda per garantire il parallelismo. La distanza massima tra sensore e banda magnetica M-BAND-10 per una lettura corretta è di 1 mm. Il connettore del cavo sensore si inserisce nell'apposita sede dell'MPI-R10 con sistema a scatto fino al "clic" e può essere rimosso tirando sugli appositi incavi. Al termine dell'installazione è obbligatorio eseguire la procedura di calibrazione (voce CALibr nel menu principale).

Qual è il grado di protezione dell'MPI-R10 e in quali ambienti può essere installato?

L'MPI-R10 è disponibile in due versioni con diverso grado di protezione secondo la norma EN 60529: IP54 e IP67. Il dispositivo è certificato per uso interno, con temperatura di esercizio compresa tra 0 °C e +50 °C, temperatura di stoccaggio tra −20 °C e +60 °C, umidità relativa massima del 95% a 25 °C senza condensa, fino a un'altitudine di 2.000 m. Non è adatto a zone a rischio esplosione né in presenza di apparecchiature medicali di supporto vitale.

Quanti target di posizione si possono memorizzare e come si utilizzano?

L'MPI-R10 consente di memorizzare fino a 32 posizioni target (da PtrG 01 a PtrG 32), ideali per richiamare rapidamente le configurazioni di macchina. Per programmare un target occorre accedere al menu tArGEtS → PrOG_TG, selezionare la posizione desiderata e impostare il valore. Per caricare un target si utilizza il menu LOAd_TG oppure la combinazione di tasti rapida SET + ORG (se abilitata). Il display può mostrare la posizione assoluta attuale oppure la distanza residua dal target, con frecce direzionali che guidano l'operatore verso la posizione corretta. È possibile definire una tolleranza di accettazione tramite il parametro P_toll.

Come si gestisce l'alimentazione a batteria e come si sostituisce la batteria senza perdere le impostazioni?

L'MPI-R10 è alimentato da una batteria al litio 1/2 AA da 3,6 V (inclusa nella fornitura) con autonomia superiore a 3 anni. La velocità di lettura impostata influisce sulla durata della batteria. Il display segnala la necessità di sostituzione con un'icona dedicata. Per sostituire la batteria senza perdere parametri e misurazioni, l'operazione deve essere completata entro 5–10 secondi, grazie all'alimentazione tampone integrata. Si rimuove il coperchio posteriore, si estrae la vecchia batteria rispettando la polarità indicata sul coperchio e si inserisce quella nuova.

Quali lunghezze di banda magnetica M-BAND-10 sono disponibili e quali materiali la compongono?

La banda magnetica M-BAND-10 è disponibile in lunghezze standard da 500 mm a 5.000 mm (con incrementi da 100 mm) e, su richiesta, fino a un massimo di 25 m. La larghezza è sempre di 10 mm ± 0,20 mm. È composta da:

• Nastro magnetico in gomma nitrilica (spessore 1 mm)
• Banda di supporto in acciaio inossidabile (spessore 0,3 mm)
• Nastro di protezione in acciaio inossidabile (spessore 0,23 mm)
• Nastro adesivo acrilico

La precisione della banda è ±40 µm e opera in un range di temperatura da −40 °C a +100 °C.

Come si esegue la calibrazione del sistema MPI-R10 dopo l'installazione?

La calibrazione è obbligatoria dopo ogni nuova installazione del sensore. Si accede tramite la voce CALibr nel menu principale: il display mostra il messaggio GO. A questo punto occorre spostare lentamente il sensore in una direzione lungo la banda magnetica; una barra di avanzamento indica il progresso della procedura. La calibrazione si conclude automaticamente quando il display torna a mostrare la posizione di misura. Per una misurazione ancora più accurata è possibile impostare i fattori di correzione LinCorr (misura lineare) e AngCorr (misura angolare), calcolati come rapporto tra il valore reale K e il valore misurato M (K/M).

L'MPI-R10 è disponibile in versione con comunicazione wireless verso un PLC?

Sì. La variante MPI-R10-RF è compatibile con la rete wireless Elesa e comunica via radiofrequenza con un PLC attraverso l'unità di controllo UC-RF. La rete supporta fino a 36 dispositivi (indicatori di posizione elettronici o sistemi magnetici di misura). L'UC-RF dispone di interfaccia standard per i principali bus industriali e consente al PLC di leggere la posizione reale e impostare posizioni target su ciascun indicatore. L'autonomia della batteria nella versione RF è di circa 2 anni.
