GN 709.8 Elementi di bloccaggio

terminale a sfera a faccia piana, acciaio




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Acciaio temprato, classe 10.9 (resistenza a trazione 1000 N/mm2).

Esecuzioni standard

  • GN 709.8-B: sfera a faccia piana in acciaio temprato (54+2 HRC).
  • GN 709.8-K: sfera a faccia piana in tecnopolimero a base acetalica (POM), colore naturale.
  • GN 709.8-R: sfera a faccia piana zigrinata in acciaio temprato (54+2 HRC).

Anello di tenuta

OR gomma sintetica NBR.

Informazioni generali

Caratteristiche e applicazioni

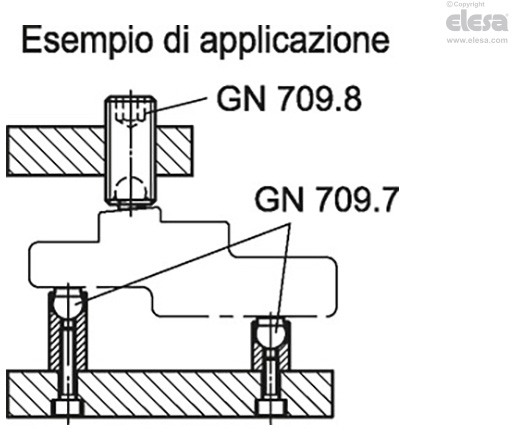

Le viti di bloccaggio GN 709.8 sono indicate per bloccaggi di parti in lavorazione. La sfera a faccia piana (non rovesciabile) permette di compensare l'eventuale disallineamento delle superfici di contatto fino a 10°.

L'anello di tenuta OR mantiene la sfera in posizione e impedisce allo sporco di penetrare.

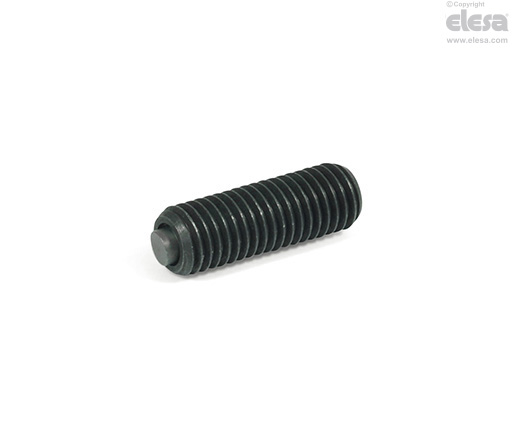

GN 709.8 - Viti di bloccaggio
Elesa
Proprietà dei modelli riservata ai termini di legge. Disegni e immagini non riproducibili se non citando la fonte.
