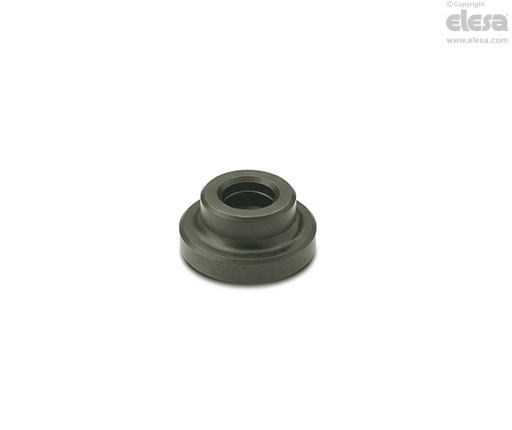

DIN 6311 Spintori

Caratteristiche e applicazioni

Gli spintori DIN 6311 sono generalmente utilizzati per trasmettere forze di serraggio con viti di regolazione o bloccaggio DIN 6332.

L'anello elastico realizza un accoppiamento facile e rapido tra il prigioniero filettato e lo spintore stesso.

Si adattano a superfici irregolari o non parallele e consentono il serraggio senza trasmettere la rotazione alla superficie da bloccare.

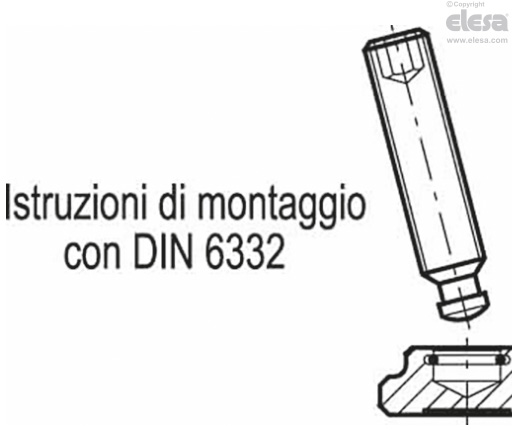

Istruzioni di montaggio

La vite di regolazione deve essere inserita nella sede dello spintore mantenendo un angolo iniziale di alcuni gradi, per permettere che l’anello elastico, posto al suo interno, possa posizionarsi correttamente nella scanalatura dell’estremità della vite.

Si consiglia di effettuare l’operazione di assemblaggio tenendo entrambi gli articoli nelle mani, senza appoggiare lo spintore su un piano per evitare di applicare una forza eccessiva con rischi di danneggiamento dell'anello elastico.
