RLT-AL Profili per rulliera ELEROLL

Che cos'è il profilo RLT-AL e a cosa serve?

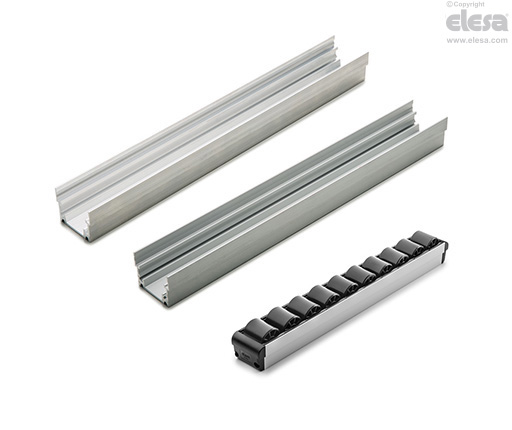

Il profilo RLT-AL è un estruso in alluminio progettato da Elesa per la realizzazione di rulliere modulari ELEROLL per la movimentazione folle. Funge da struttura portante nella quale si inseriscono a incastro gli elementi a rulli (RLT-U, RLT-U15) o gli elementi a sfere (RLS-U), senza necessità di viti o altri elementi di fissaggio. Grazie all'elevata resistenza alla flessione, il profilo permette l'installazione di rulliere anche senza un piano di appoggio continuo, rendendolo ideale per piani di carico/scarico, sistemi di stoccaggio e prelievo, e macchine per imballaggio.

Quali varianti standard sono disponibili per il profilo RLT-AL?

Il profilo RLT-AL è disponibile in tre esecuzioni standard: RLT-AL-AN (alluminio anodizzato, colore naturale), RLT-AL-BL (alluminio non anodizzato, colore naturale) e RLT-AL-AN-SL (alluminio anodizzato, colore naturale, con fori asolati). La versione con fori asolati offre maggiore flessibilità di fissaggio alla struttura di supporto. Su richiesta è possibile ordinare profili in lunghezze personalizzate fino a un massimo di 2970 mm.

Quali lunghezze standard sono disponibili per il profilo RLT-AL?

Il profilo RLT-AL è disponibile nelle seguenti lunghezze standard (in mm): 270, 540, 810, 1080, 1350, 1620, 1890, 2160, 2430, 2700 e 2970. La lunghezza massima ordinabile, anche nelle versioni speciali, è di 2970 mm. Ogni lunghezza è disponibile in tutte e tre le esecuzioni (AN, BL, AN-SL) con i rispettivi codici prodotto.

Quanti elementi a rulli o a sfere può contenere un singolo profilo RLT-AL?

Un singolo profilo RLT-AL può accogliere fino a 11 elementi a rulli RLT-U oppure fino a 11 elementi a sfere RLS-U. Il fissaggio avviene per incastro grazie alla particolare sezione del profilo, senza necessità di viti o altri elementi aggiuntivi. Questo sistema snap-fit consente anche la sostituzione rapida dei singoli elementi a rulli o a sfere senza smontare l'intera rulliera, riducendo i tempi di manutenzione.

Qual è la differenza tra i rulli in PA e i rulli in TPU per le rulliere ELEROLL?

I rulli in poliammide (PA), colore nero, offrono un'elevata capacità di carico (fino a 360 N per singolo rullo con RLT-U-PA) e una maggiore rigidità: sono la scelta ottimale per applicazioni con carichi pesanti e materiali rigidi. I rulli in poliuretano termoplastico (TPU), durezza 92 Shore A, colore grigio, hanno una portata inferiore (150 N per singolo rullo) ma sono anti-graffio, anti-traccia e con elevata resistenza agli urti, rendendoli ideali per la movimentazione di prodotti delicati come vetro, legno o superfici verniciate.

Quando è preferibile usare gli elementi a sfere RLS-U invece degli elementi a rulli RLT-U?

Gli elementi a sfere RLS-U-POM (in tecnopolimero acetalico, colore bianco) sono la scelta ideale quando si necessita di movimentazione omni-direzionale: permettono di spostare il materiale in qualunque direzione sul piano della rulliera, senza un verso di scorrimento preferenziale. Sono particolarmente utili in stazioni di smistamento, trasferimento laterale o punti di accumulo. La portata massima è di 30 N per singola sfera (850 N/m distribuiti); per velocità di scorrimento superiori è necessario consultare il grafico velocità/carico specifico del prodotto.

Qual è la portata massima del profilo RLT-AL in funzione degli elementi a rulli o a sfere installati?

La portata varia in base al tipo di elemento installato nel profilo RLT-AL. Con elementi a rulli RLT-U-PA o RLT-U15-PA (in poliammide): carico distribuito fino a 13.330 N/m e carico concentrato su singolo rullo rispettivamente di 360 N e 200 N. Con elementi a rulli RLT-U-TPU (poliuretano termoplastico): 5.550 N/m distribuiti e 150 N per singolo rullo. Con RLT-U15-TPU: 1.333 N/m e 20 N per singolo rullo. Con elementi a sfere RLS-U-POM: 850 N/m e 30 N per singola sfera. I valori si riferiscono a materiali con superficie di contatto piana; in caso contrario i valori possono essere inferiori.

Come si installa il profilo RLT-AL sulla struttura di supporto?

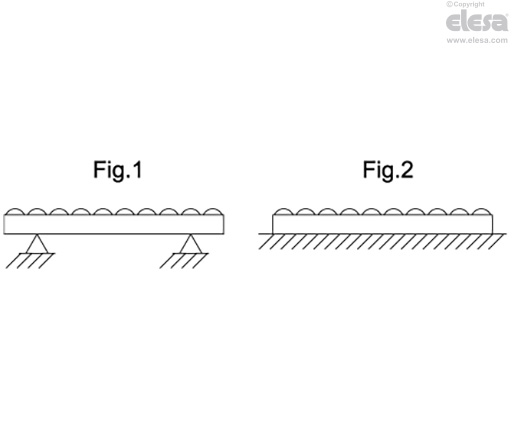

Il profilo RLT-AL può essere fissato alla struttura di supporto tramite viti di dimensione adeguata, praticando apposite forature nella base del profilo. Supporta due modalità di installazione: in appoggio su punti discreti oppure in completo appoggio continuo. Per agevolare il deflusso di liquidi – ad esempio in ambienti soggetti a frequenti lavaggi con acqua – si consiglia di realizzare forature di drenaggio nella base del profilo. La versione RLT-AL-AN-SL (con fori asolati) facilita il fissaggio regolabile senza necessità di forare il profilo.

Quali accessori sono disponibili per completare una rulliera modulare ELEROLL con profilo RLT-AL?

Il sistema ELEROLL è modulare e si completa con una serie di accessori intercambiabili: RLT-H (testate di estremità RLT-HE e di giunzione RLT-HJ, per protezione e collegamento tra rulliere adiacenti), RLT-CE (sponda di contenimento laterale, montabile a incastro anche a rulliera già installata), RLT-B (freni per rallentare o arrestare i colli in transito, fissati a incastro sugli elementi RLT-U) e RLT-M (squadrette e supporti per il montaggio su macchine e strutture).
