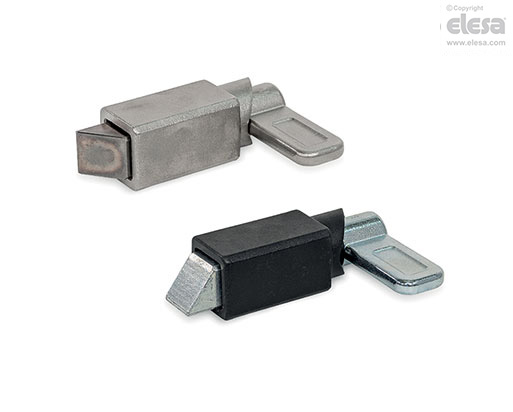

GN 724.1 Pistoncini di posizionamento a molla con leva

Caratteristiche e applicazioni

I pistoncini di posizionamento a molla con leva GN 724.1 hanno un puntale a sezione quadrata, una superficie di fissaggio su un lato e uno smusso sull'altro lato. Quando il movimento avviene in direzione del perno smussato, il puntale oltrepassa i bordi e le scanalature mentre il perno smussato lo sposta nella guida. Il puntale si blocca automaticamente in posizione quando viene spostato verso la superficie di presa. Per rilasciare la presa è sufficiente tirare la leva di chiusura.

La tacca sulla sommità superiore trattiene la leva in posizione quando è necessario ritrarre il puntale temporaneamente.

Le tolleranze dimensionali tra puntale e corpo guida sono scelte in modo da garantire l'affidabilità funzionale anche dopo saldatura, applicazione di uno strato anticorrosione o in caso di contaminazione. Per la versione AU, il meccanismo di presa deve essere lubrificato durante l'installazione, mentre le versioni A1, A2, A3 e A4 sono già lubrificati. Se necessario, il meccanismo di presa può essere rilubrificato.

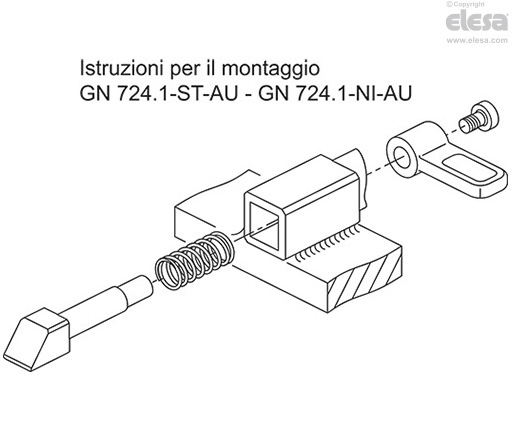

In caso di fissaggio mediante saldatura, la versione AU non montata è particolarmente consigliata per evitare alterazioni della microstruttura del materiale dovute al riscaldamento della molla e del puntale. In questo caso il pistoncino di posizionamento a molla viene assemblato solo dopo il trattamento superficiale della guida saldata.
