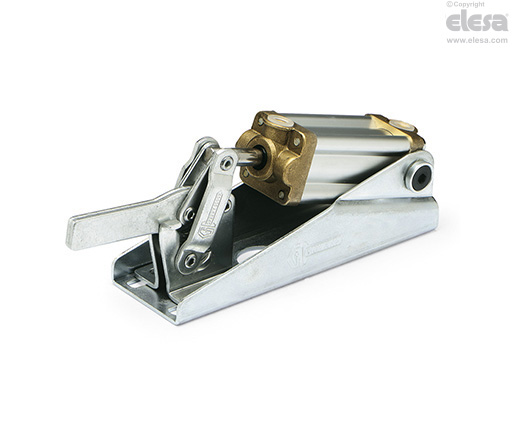

PVA. Attrezzi di serraggio a comando pneumatico

Acciaio




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Acciaio C10 zincato.

Rivetti e perni

Acciaio zincato.

Viti di supporto cilindro a testa svasata con cava esagonale

Acciaio brunito.

Bussole di supporto cilindro

Acciaio temprato.

Perno di rotazione e anello seeger

Acciaio temprato e rettificato (per dimensioni ≥200).

Esecuzioni standard

  • PVA-AP3: con leva di serraggio aperta e due rondelle piegate.
  • PVA-APM: con cilindro magnetico, leva di serraggio aperta e due rondelle piegate.
  • PVA-EP3: con leva di serraggio piena e fascetta per saldatura.
  • PVA-EPM: con cilindro magnetico, leva di chiusura piena e fascetta per saldatura.

Pressione massima di esercizio

6 bar.

Temperatura massima d'esercizio

80°C

Puntale di serraggio

Da ordinare separatamente.

Informazioni generali

Caratteristiche e applicazioni

Tutti gli snodi articolati sono lubrificati con grasso speciale.

I principi di funzionamento degli attrezzi di serraggio a comando pneumatico PVA. sono gli stessi di quelli a comando manuale MVA.

Le esecuzioni PVA-APM e PVA-EPM (con cilindro magnetico), corredate dai relativi interruttori di prossimità PSW. (da ordinare separatamente), fornisce durante il proprio lavoro, impulsi elettrici di comando e/o controllo.

L'utilizzo di un gruppo filtro lubrificatore è indispensabile per un lungo e buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici sono consigliati dei regolatori di flusso.
