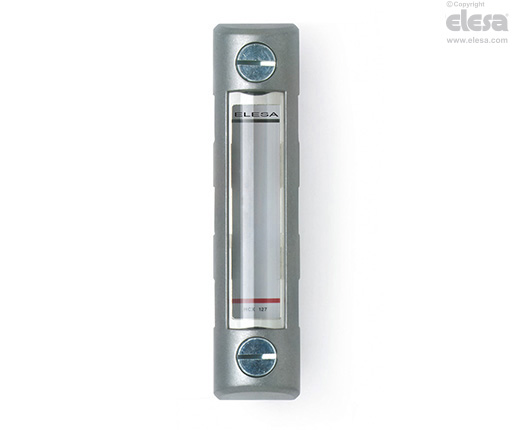

HCX-P Indicatori di livello con armatura di protezione

Lega di zinco e tecnopolimero trasparente




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Corpo

Tecnopolimero trasparente a base poliammidica (PA-T). Alta resistenza a urti, solventi, oli additivati, idrocarburi alifatici e aromatici, benzine, nafta, esteri fosforici.

Evitare il contatto con alcool o con miscele di lavaggio contenenti alcool.

Armatura di protezione

Lega di zinco, superficie con finitura sabbiata e trattata.

Viti, dadi e rondelle

Acciaio zincato lucido.

Guarnizioni di tenuta

A gradino per la tenuta sulla parete del serbatoio e OR sottotesta della vite in gomma sintetica NBR.

Rugosità consigliata per la superficie di appoggio della guarnizione Ra = 3 µm.

Mostrina

Alluminio laccato bianco. Alloggiata nell’apposita sede posteriore esterna quindi non a contatto diretto con il fluido.

Può essere sfilata prima del montaggio dalla parte con l'invito, per tracciare linee di livello o diciture.

Temperatura massima di esercizio in continuo

90°C (funzionamento con olio).

Informazioni generali

Caratteristiche e prestazioni

Saldatura ad ultrasuoni che assicura una perfetta tenuta.

Visiera lenticolare per una maggiore visibilità del livello.

Speciali finestrelle nell'armatura di protezione per una maggiore visibilità da posizioni laterali.

Eventuali urti accidentali vengono scaricati direttamente dalla protezione sulla parete del serbatoio.

Dati tecnici

In prove di laboratorio effettuate con olio minerale tipo CB68 (secondo ISO 3498), a 23°C per un tempo relativamente limitato, la saldatura ha resistito fino a 18 bar.

Per l'uso con fluidi diversi ed in particolari condizioni di pressione e temperatura interpellare il servizio tecnico ELESA.

Si consiglia in ogni caso di verificare l'idoneità del prodotto nelle condizioni reali di funzionamento.

Altre esecuzioni

Esecuzioni speciali a richiesta

  • Indicatori con due galleggianti a sfera rossi.
  • Indicatori con guarnizioni (NBR o FKM) cilindriche o a gradino (in luogo delle guarnizioni OR) per il montaggio su serbatoi aventi superfici rugose o comunque non perfettamente piane.
Accessori

Accessori a richiesta

Quando non è possibile accedere all'interno e la parete del serbatoio è sottile, possono essere utilizzate le viti con il Fast Mounting Kit
