CFA-F Charnières avec système de blocage à 95°

Technopolymère




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Technopolymère à base de polyamide (PA) à haute résilience, couleur noire, finition mate.

Goujon de rotation

Acier INOX AISI 303.

Exécutions standards

  • CFA-F-B: douilles en laiton nickelé avec trou fileté.
  • CFA-F-CH: trous passants avec siège pour vis à tête cylidrique.
  • CFA-F-SH: trous passants avec siège pour vis à tête fraisée plate.
Informations générales

Caractéristiques et applications

Les charnières CFA-F sont indiquées quand l'ouverture du portillon ne doit pas excéder 95°.

Quand la charnière est assemblée, le système de blocage reste caché à l'intérieur du corps de la charnière ainsi que les doigts de l'opérateur sont sauvegardés.

Angle de rotation (valeur approximative)

Max 100° (-10° et + 95° étant 0° la condition de co-planéité des surfaces interconnectées).

Pour choisir le modèle et la quantité de charnières convenables à votre application voir les Indications Générales.

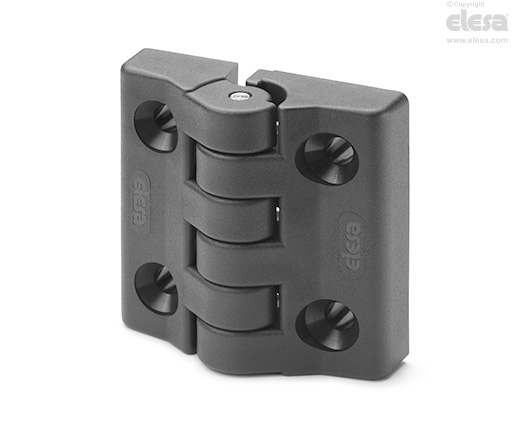

CFA-F-SH - trous passants avec siège, vis à tête fraisée plate
CFA-F-SH - trous passants avec siège, vis à tête fraisée plate
Essais de résistanceSollicitation AxialeSollicitation RadialeSollicitation avec angle de 90°
CFA-F-SH - trous passants avec siège, vis à tête fraisée plateCFA-F-SH - trous passants avec siège, vis à tête fraisée plateCFA-F-SH - trous passants avec siège, vis à tête fraisée plate
DescriptionCharge maximum d'exercice
Ea [N]
Charge de rupture
Ra [N]
Charge maximum d'exercice
Er [N]
Charge de rupture
Rr [N]
Charge maximum d'exercice
E90 [N]
Charge de rupture
R90 [N]
CFA.49-F-B-M6330325047032501101540
CFA.49-F-CH-5380360037033003202490
CFA.49-F-SH-5300296031028803202490
CFA.65-F-B-M611505780155077807603820
CFA.65-F-CH-68105410100065507203980
CFA.65-F-SH-68405680101070107903960
