TCC-TS-PR
Noix de serrage et de fixation avec raccord sur profilés
Technopolymère et aluminium
Spécifications principales
Supports latéraux
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire RAL 9005 (C9) ou grise RAL 7040 (C33), finition mate. Fournis assemblés.
Le siège pour le logement du tube dans le support est conçu de façon à empêcher la rotation du tube.
Tube
Aluminium anodisé, couleur naturelle.
Noix de serrage et de fixation
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire RAL 9005 (C9) ou grise RAL 7040 (C33), finition mate.
Vis à tête cylindrique à six pans creux en acier INOX AISI 304 avec traitement anti-grippage.
Écrous autobloquants en acier INOX AISI 304. Fournis assemblés.
Exécutions standards
Trous passants pour vis à tête cylindrique à six pans creux.
- TCC-TS-PR-1: une noix de serrage et de fixation.
- TCC-TS-PR-2: deux noix de serrage et de fixation.
Informations générales
Caractéristiques et applications

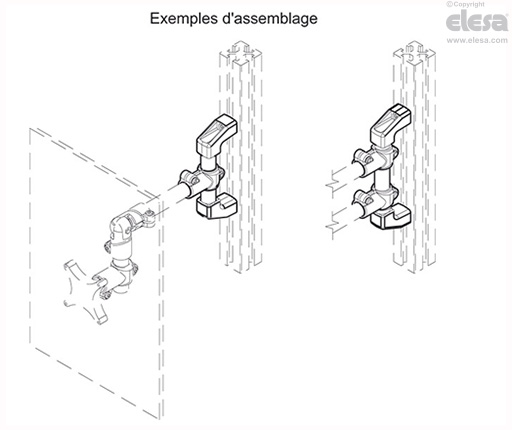

Les noix de serrage et de fixation permettent de réaliser plusieurs types d’assemblage (voir exemples).
Données techniques
Résistance à la rotation et au défilement : les valeurs F1 et M1 indiquées dans le tableau ont été relevées à l’aide d’un dispositif dynamométrique avec le couple de serrage des vis conseillé “C#” dans les conditions d’essais représentées et à température ambiante.
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
