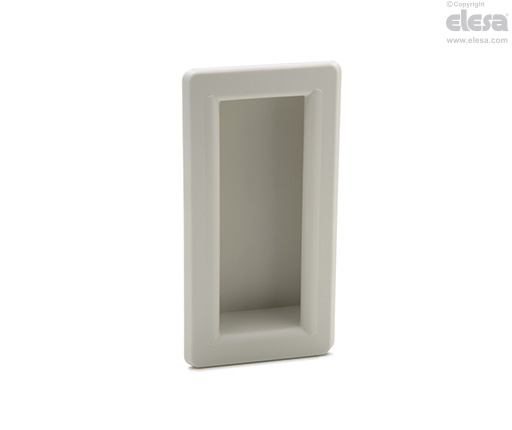

ERB-PF-CLEAN Poignée encastrable bidirection
pour assemblage à déclic, technopolymère, nettoyabilité maximale
Spécifications principales
Matière
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur blanche semblable à RAL 9002, finition mate.
Exécution standard
Assemblage à déclic (voir Instructions d'assemblage).
Informations générales
Caractéristiques et applications
Les poignées encastrables bidirection ERB-PF-CLEAN ont été étudiées pour ouvrir et fermer des portes coulissantes. La forme ergonomique de la cavité permet une prise sûre et ferme.
ERB-PF-CLEAN de couleur blanche est indiquée pour l'application sur les équipements médicaux et hospitaliers et sur les machines pour l'industrie alimentaire.
Données techniques
Les valeurs de résistance à la traction (F2) indiquées dans le tableau sont le résultat de tests de laboratoire effectués sur les poignées montées sur des panneaux en tôle d'une épaisseur de 1.5 mm, raidis pour effectuer les essais.
Instructions d'emploi
Instructions d'assemblage

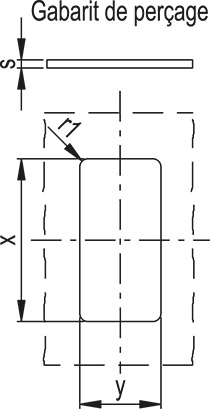

- Voir "Gabarit de perçage" pour obtenir le siège de la poignée.
- Eliminez toutes bavures avant d'assembler la poignée.
- Insérez jusqu'au fond la partie de la poignée avec la denture fixe (Fig.1).
- Pressez sur le côté opposé (denture élastique) jusqu'à la complète insertion à déclic de la poignée (Fig.2).
| S | X | Y |
| 0,7 - 1 | 105,3 +0,2 | 51,5 + 0,2 |
| >1 - 1,5 | 105,3 +0,2 | 51,7 + 0,2 |
| >1,5 - 2,2 | 105,3 +0,2 | 52,0 + 0,2 |
