GN 30B
Connexions angulaires
Aluminium, pour profilés en aluminium (système modulaire de type B), avec ou sans accessoires
Spécifications principales
Types
- Type A: sans accessoires

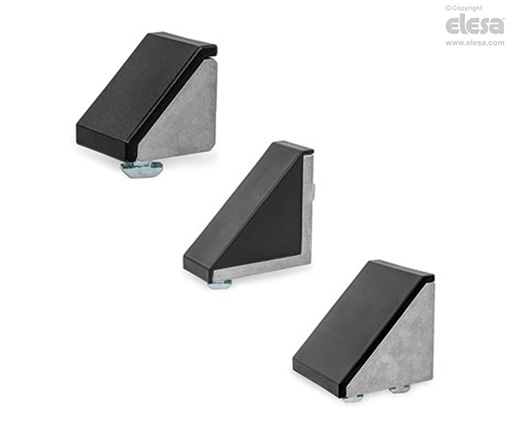

- Type C: avec kit de fixation et cache
Équerre de fixation
Aluminium
- Peinture blanche AW
- Finition lisse AB
Kit de fixation (type C uniquement)
- Tasseau pour rainure en T et vis à tête cylindrique (pour n = 8)
- Tasseau pour rainure en T et écrou à collerette (pour n = 10)
Acier zingué (type C uniquement) SZ
Bleu / finition passivée jaune
Cache (type C uniquement)
Technopolymère à base de polyamide (PA)
Noir S
Informations générales
Caractéristiques et applications
Les équerres GN 30B permettent de fixer des profilés en aluminium à angle droit sur des éléments tels que des tables ou des panneaux. Aucun usinage du profilé n'est nécessaire.
Le raccord peut être positionné et déplacé librement dans la rainure. Pour fixer les équerres sur un panneau ou perpendiculairement à un profilé en aluminium, il est nécessaire de briser les pattes de guidage.
Les caches assurent un aspect visuel agréable et un nettoyage aisé (type C).
