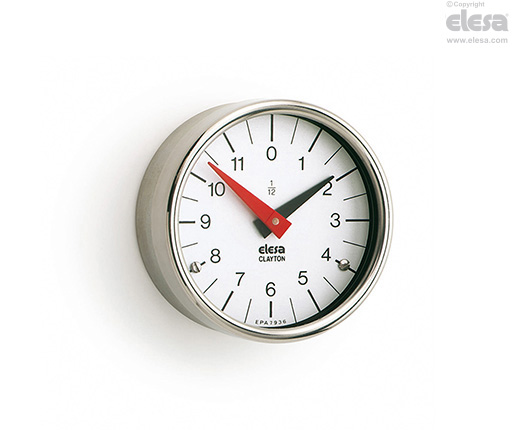

GA01 - GA02 - GA05 Indicateurs de position

mouvement gravitationnel, acier



Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Boîtier

Acier zingué.

Lunette

Acier INOX AISI 303.

Voyant

Verre

Cadran

Aluminium naturel anodisé opaque.

Graduations dans le sens horaire ou dans le sens antihoraire en couleur noire.

Lecture

L'aiguille noire indique les tours effectués par l'arbre à partir de la position initiale (0); l'aiguille rouge indique les fractions du tour.

Rotation au moyen d'un roulement à billes: précision maximum de lecture.

Rapport

Pour choisir le rapport voir le chapitre "Indicateurs de position gravitationnels".

Informations générales

Caractéristiques et applications

Les boutons avec indicateurs gravitationnels intégrés peuvent être utilisés sur des arbres de commande ayant l'axe horizontal ou incliné jusqu'à 60°.

Pour choisir le volant voir le tableau "Volant/bouton accouplements possibles avec indicateur".

Autres exécution

Exécutions spéciales sur demande

  • Cadran spécial avec logo ou graduations personnalisées
  • Rapports spéciaux
  • Remplissage avec huile de paraffine, température maximum d’exercice en continu 40°C
  • Une seule aiguille
  • Voyant en plexiglass au lieu qu'en verre.
