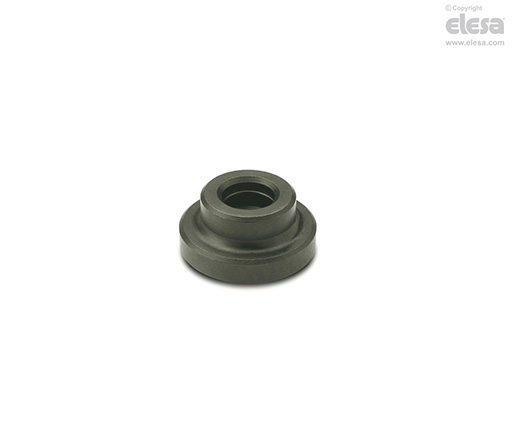

DIN 6311 Patins

Caractéristiques et applications

Les patins DIN 6311 sont utilisés pour transmettre des forces de serrage avec les vis de régulation ou de blocage DIN 6332.

Le joint élastique réalise un accouplement simple et rapide entre la tige filetée et le patin même.

Ils s’adaptent à des surfaces irrégulières ou non parallèles et ils permettent le blocage sans transmettre la rotation de la vis pendant le serrage sur la surface à bloquer.

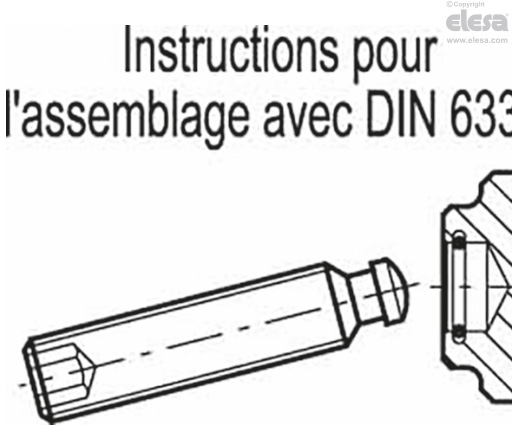

Instructions d'assemblage

La vis de régulation doit être assemblée avec une inclinaison de quelques degrés pour permettre au joint élastique qui se trouve dans le patin de s'insérer de façon correcte dans le siège à l'extrémité de la vis.

Gardez les deux composants dans les deux mains pour l'assemblage; le placement du patin sur un plan pourrait entrainer une force de serrage trop élevée, ce qui produirait des dommages sur le joint élastique.
