GN 817.6-EB

Doigts d'indexage à ressort en acier INOX

Sans position d’arrêt

Informations

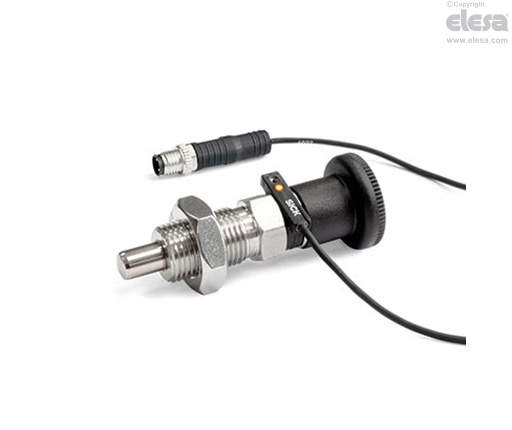

Les pistons en acier INOX GN 817.6 sont équipés d'un capteur pour le contrôle électronique de la position de l’embout. Un aimant est intégré à cet effet dans la goupille de centrage, lequel commute le capteur lors de l'enclenchement après environ 2/3 de la distance de verrouillage l₁.

Pour éviter les dysfonctionnements, éviter les champs magnétiques agissant sur le piston. Les pistons en acier INOX GN 817.6 sont livrés avec un capteur, support de capteur, clé Allen® et contre-écrou.

Données techniques

Degré de protection IP selon Tableau EN 60529.

Propriétés électriques du capteur
Fonction de sortie	Normalement ouvert (NO)
Sortie de commutation	PNP
Tension d'alimentation	10 - 30 Vcc
Courant continu' la	≤ 100 mA
Type de connexion (S) :	Connecteur circulaire à 3 pôles M8x1 avec bague de serrage et câble PUR long 0,5 m
Degré de protection environnementale	IP 67
Fréquence de commutation	1,000 Hz
Consommation électrique	≤ 8 mA
Chute de tension	≤ 2.5 V
Classe de protection	III
Sensibilité de réponse	2.8 mT
Plage de température	-25 °C .à. +75 °C
Résistance aux chocs et aux vibrations	30 g, 11 ms/10 ... 55 Hz, 1 mm
Protection contre la polarité inversée	Oui
Protection contre les courts circuits	Oui
Suppression des impulsions d'activation	Oui
Homologations, déclarations de conformité CE

Instructions d'assemblage

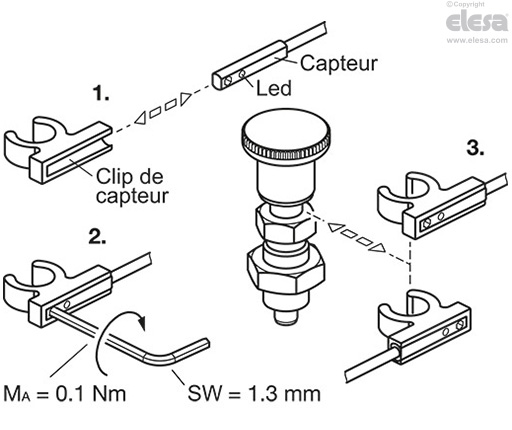

1. Insérez le capteur dans le clip de capteur, par le côté.

2. Serrez la vis de la douille hexagonale du capteur.

3. Clipsez, dans n'importe quelle orientation, le clip du capteur dans la rainure de l'anneau du doigt d'indexage, puis réglez la direction en tournant le clip, au besoin.
