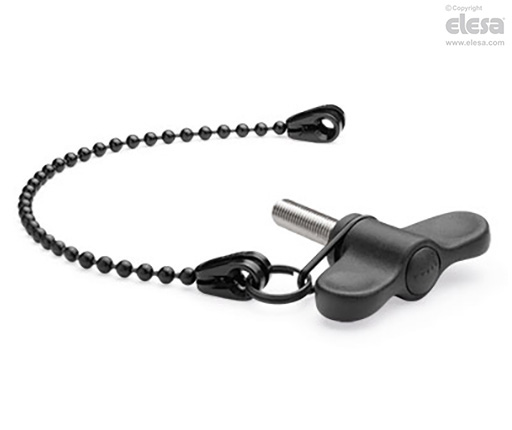

EWN-LP
Vis papillon
avec chaînette de retenue, technopolymère
Spécifications principales
Matière
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur gris-noire, finition mate.
Anneau élastique de retenue en technopolymère à base acétalique (POM), couleur noire.
Calotte couvre-douille
Technopolymère à base de polyamide (PA), couleur grise-noire, finition mate, assemblage à pression, amovible avec un tournevis.
Chaînette de retenue
Câble à billes et terminaux d'accouplement en technopolymère à base acétalique (POM), couleur noire.
Anneau en acier INOX traité NERINOX.
Fixation de l'embout au moyen d'une vis autotaraudeuse ø4.8 mm UNI EN ISO 7050 ou vis M5 à tête évasée UNI EN ISO 10642.
Exécutions standards
- EWN-B-LP: douille en laiton, trou passant fileté.
- EWN-SST-LP: douille en acier INOX AISI 303, trou passant fileté.
Informations générales
Le anneau élastique de retenue, placé dans la rainure prévue du ecrous-papillon peut tourner librement. L'anneau relie le anneau élastique de retenue à la chaînette.
Solution adaptée pour empêcher la perte du ecrous-papillon.
Pour les applications dont la fixation de la chaîne se trouve dans une position supérieure par rapport à celle de l’écrou papillon, nous recommandons de la laisser avec du jeu, afin d’éviter que l’anneau ne touche l’écrou papillon.
