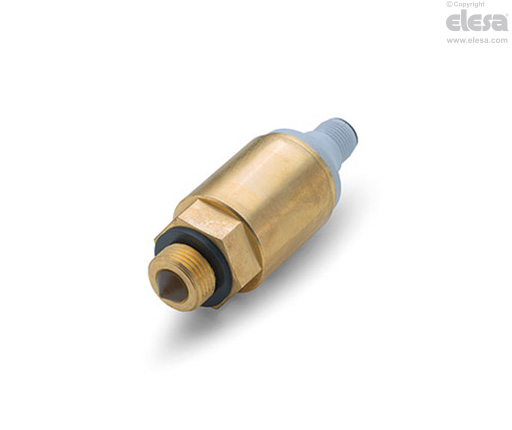

HSO-KN

Capteur de niveau optique

Connecteur M12x1, quatre pôles

Caractéristiques et applications

Convient à la détection de liquides translucides à l'intérieur de réservoirs, même de petite taille.

Le capteur optique à l'intérieur du corps métallique comprend un prisme avec une diode infrarouge et un dispositif de détection.

Exécutions spéciales sur demande

• Corps en acier INOX AISI 316.

• Filetages NPT.

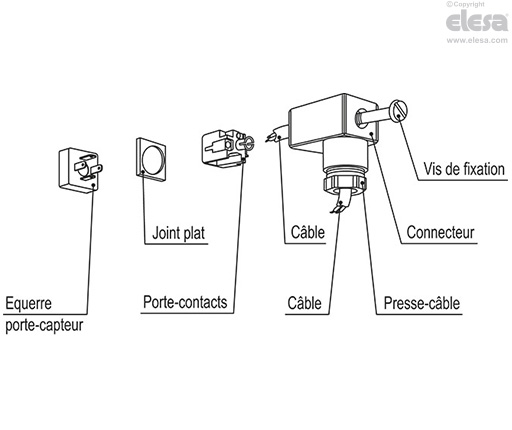

Instructions d'assemblage du connecteur

• Détachez le connecteur du capteur en dévissant la vis de fixation placée sur le connecteur, retirez le porte-contacts et desserrer le serre-câble.

• Branchez le câble dans le connecteur (connecteur standard) et connectez les fils aux systèmes de support comme indiqué dans les instructions de câblage.

• Assemblez par pression et à la position voulue les porte-contacts dans les connecteurs.

• Revissez le connecteur sur le capteur, puis serrez le serre-câble.



Fonctionnement et entretien

En l'absence de contact avec le liquide, le rayon infrarouge est entièrement réfléchi par le prisme vers le récepteur ; toutefois, lorsque le capteur est mouillé par le liquide, l'indice de réfraction du prisme change et une partie du rayon infrarouge est dispersée dans le liquide lui-même, ce qui entraîne une commutation de la sortie (Fig. 1).

La quantité de lumière réfléchie permet de mesurer le niveau à l'intérieur du réservoir.

Il est recommandé de vérifier périodiquement l'état de la lentille du capteur optique et, le cas échéant, de procéder à son nettoyage à l'aide de liquides non corrosifs.

Instructions

• Niveau minimum de liquide détectable : 10 cm.

• Le capteur peut être monté verticalement ou horizontalement (Fig. 1).

• En cas de montage vertical, il est possible que les détections de niveau soient faussées en raison de gouttes résiduelles sur la surface du prisme.
