EBP-CH
Poignée étrier à came
avec clé, technopolymère
Spécifications principales
Poignée
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur gris-noire, finition mate.
Serrure
- Rotor en technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur gris-noire, finition mate. OR en caoutchouc NBR.
- Stator en laiton M22x1,5.
- Ecrou de blocage en alliage de zinc M22x1,5.
- Levier de fermeture profilé en alliage de zinc, épaisseur = 4 mm.
- Rondelle dentelée en acier zingué.
- Vis autotaraudeuse en acier zingué.
Clé
Technopolymère à base de polyamide (PA), couleur grise-noire, finition mate.
Exécution standard
Douille en laiton, trou borgne fileté.

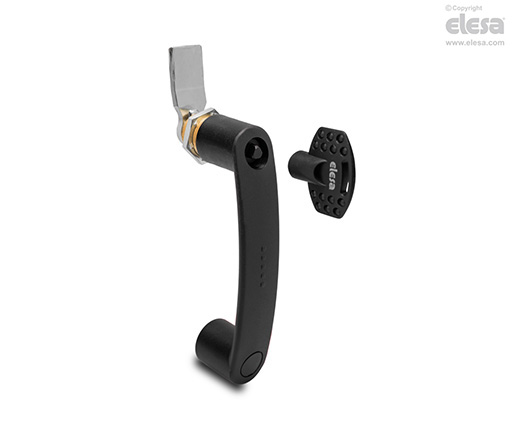

- EBP-CH-T: cannelure triangulaire pour clé.

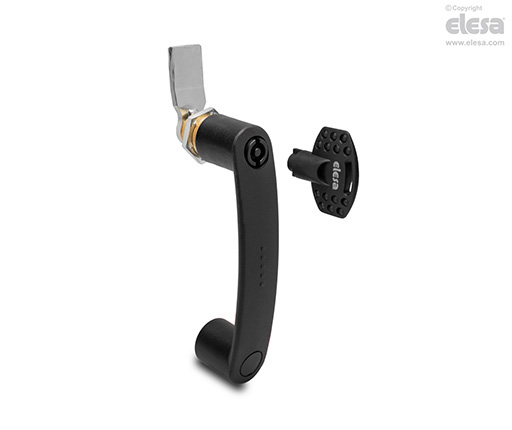

- EBP-CH-A: cannelure à deux ailettes pour clé.
Rotation
90°.
Informations générales
Données techniques
Résistance à l'application d'une charge à traction et résistance aux chocs: les valeurs F1 F2, L1 et L2, indiquées dans le tableau, ont été relevées au cours d'essais de rupture à l'aide d'un dispositif dynamométrique dans les conditions d'essais représentées et à température ambiante.

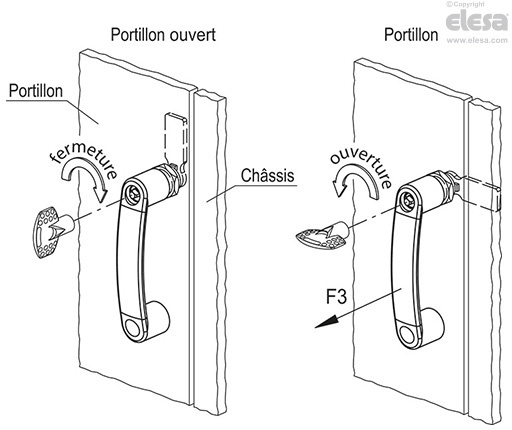

La valeur F3 indiquée dans le tableau représente la charge en traction dans l'état de fermeture de la poignée.
Instructions d'emploi
Instructions d'assemblage

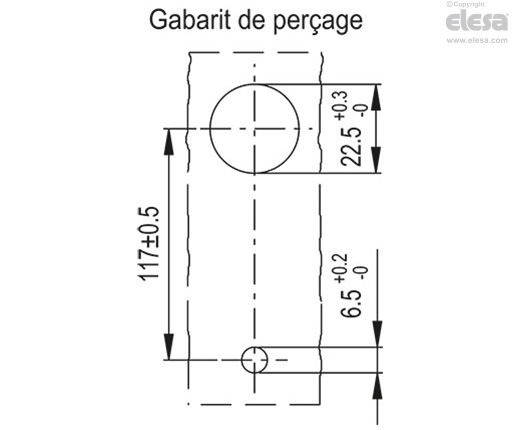

- Faites les trous sur le portillon selon le gabarit de perçage.
- Assemblez la poignée.
- Vissez l'écrou sur le stator et la vis dans la douille filetée pour fixer la poignée au portillon.
- Assemblez le rotor dans le siège de la poignée.
- Fixez le levier à l'extrémité du rotor au moyen d'une rondelle et d'une vis filetée.
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
