GN 706.2
Bagues d'arrêt fendues
fixation à pression, acier, acier INOX ou aluminium
Spécifications principales
Exécutions standards
Fixation à pression au moyen de vis en acier phosphaté classe 8.8 (GN 706.2-ST) ou acier INOX AISI 304 (GN 706.2-NI et GN 706.2-AL), tête cylindrique à six pans creux.
Trou fileté passant (d1 = 16 ÷ 36).
Trou fileté borgne (d1 ≥ 42).

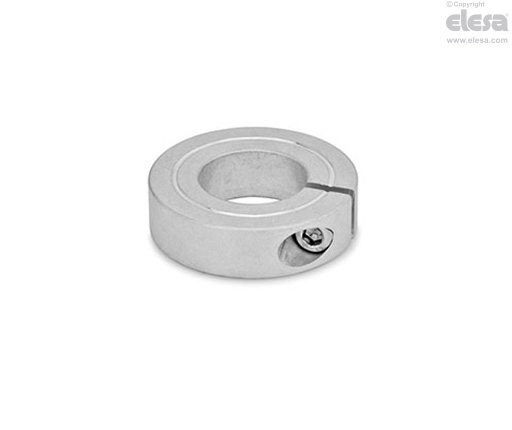

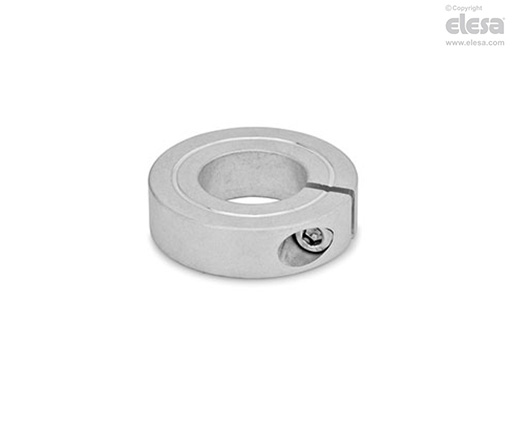

- GN 706.2-AL: aluminium naturel.
- GN 706.2-ST: acier bruni fritté.
- GN 706.2-NI: acier INOX fritté AISI 316 LHC.
Informations générales
Caractéristiques et applications
Les bagues d'arrêt GN 706.2 peuvent non seulement être utilisés en tant que rondelles mais aussi pour la fixation d'autres composants, par exemple des interrupteurs de fin course.
Même en appliquant des efforts de serrage élevés, aucun risque d’endommagement des surfaces de l’arbre ne se présente.
La vis de blocage d3 peut être remplacée par les kit GN 311.
Données techniques
Assemblage sur arbres avec tolérance h11.
