PMT.110 Doigts d'indexage

Corps en SUPER-technopolymère

Sélectionner le type




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Corps fileté

SUPER-technopolymère à base de polyamide (PA) renforcé de fibre de verre.

Embout

Acier trempé et bruni ou acier INOX AISI 303.

Tolérance conseillée pour trou d'accouplement à l'embout = H7.

Bouton

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur grise-noire, finition mate.

Contre-écrou

NTT: SUPER-technopolymère à base de polyamide (PA) renforcé de fibre de verre.

Disponible aussi comme pièce détachée vendue séparément (voir le tableau).

Ressort

Acier INOX AISI 302.

Exécutions standards

  • PMT.110-A: embout en acier bruni, sans contre-écrou.
  • PMT.110-AK: embout en acier bruni, avec contre-écrou (fourni non assemblé).
  • PMT.110-SST-A: embout en acier INOX AISI 303, sans contre-écrou, non magnétique.
  • PMT.110-SST-AK: embout en acier INOX AISI 303, avec contre-écrou (fourni non assemblé), non magnétique.
Informations générales

Caractéristiques et applications

  • Légéreté associée à une résistance mécanique élevée.
  • Matière anti-corrosion: ils peuvent être utilisés même en présence de liquides ou d'humidité (PMT.110-SST).
  • Faible coefficient de frottement de glissement pour l’embout dans le corps fileté en SUPER-technopolymère; aucune intervention d’entretien n’est nécessaire pour appliquer de la graisse lubrifiante.
  • Résistant à des cycles continus de lavage avec solvants et détergents, ils sont indiqués pour des applications telles que, en autres, les secteurs alimentaire ou pharmaceutique.
Instructions d'emploi

Instructions d'assemblage

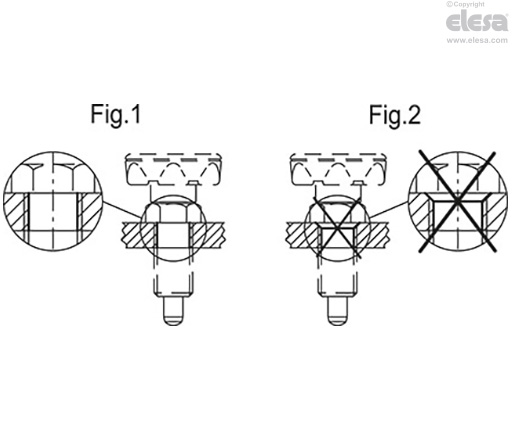

Le trou fileté pour le vissage du doigt d'indexage PMT.110 ne doit présenter aucune bavure d'usinage(voir fig. 1). Il est déconseillé d'émousser le trou (voir fig. 2).

Produit en SUPER-technopolymère sur la base de la technologie Elesa, dimensions selon les standards GN 617 à la suite des accords avec Otto Ganter GmbH Co. KG.

Bouton type ELK: design original ELESA

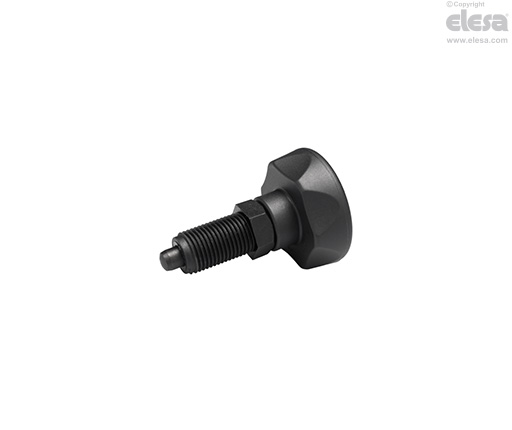

PMT.110-A - Embout en acier bruni, sans contre-écrou
Accessoires

Accessoires sur demande

NTT: contre-écrou en SUPER-technopolymère spécial à base de polyamide (PA) renforcé de fibre de verre (voir tableau).
