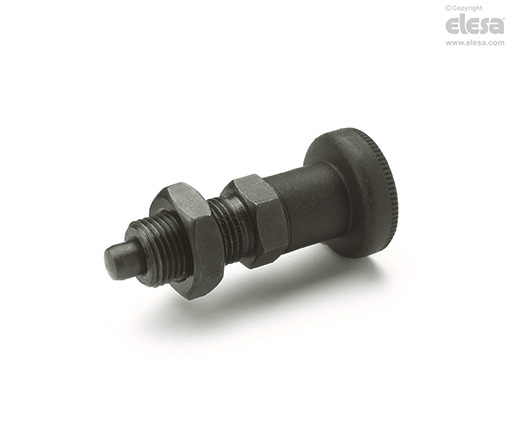

GN 617-AK

Doigts d'indexage

Avec bouton, avec contre-écrou

Corps fileté

Acier bruni.

Embout

Acier bruni avec extrémité trempée.

Tolérance conseillée pour trou d'accouplement à l'embout = H7.

Contre-écrou

Acier bruni.

Bouton

Technopolymère à base de polyamide (PA) à haute résilience, couleur noire, finition mate ou acier INOX AISI 303.

Exécutions standards

• GN 617-A: avec bouton, sans contre-écrou

• GN 617-AK: avec bouton, avec contre-écrou

• GN 617-G: sans bouton, sans contre-écrou

• GN 617-GK: sans bouton, avec contre-écrou

GN 617-G et GN 617-GK sans bouton sont pourvus d’une extrémité filetée pour l’assemblage de n'importe quel bouton ou pour l’accouplement à un mécanisme de manœuvre de la machine.
