2. INDICATEURS DE POSITION A REACTION GRAVITATIONELLE

Indicateurs de position à réaction gravitationnelle à lecture analogique et analogique-digitale

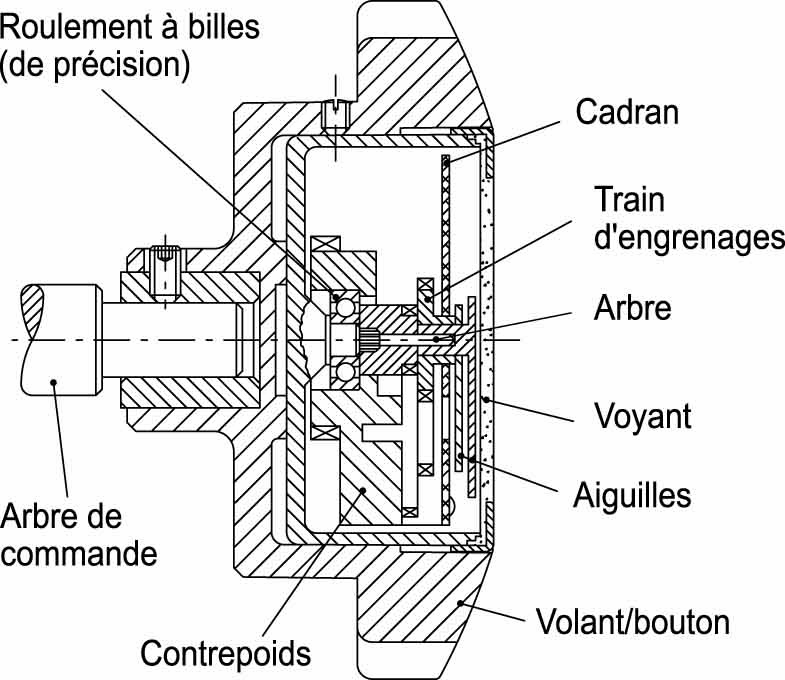

Ils peuvent être assemblés sur des arbres de commande ayant l’axe horizontal ou incliné jusqu’à 60°. Le mouvement est contenu dans un boîtier étanche (fig. 1). Il est constitué par un contrepoids monté sur un roulement à billes de précision qui tourne sur un arbre central solidaire avec le boîtier de l’indicateur, assemblé à son tour à un volant/bouton. Sur la partie finale de l’arbre se trouve une aiguille de couleur rouge qui tourne de façon solidaire avec le volant/bouton. Une série d’engrenages avec différents rapports transmettent la rotation du petit arbre à une aiguille de couleur noire.

Sur le contrepoids un cadran gradué est assemblé. Si l’indicateur est monté sur un petit arbre horizontal (ou incliné jusqu’à 60°), le cadran ne bouge pas par effet de la force de gravité et les aiguilles tournent sur lui quand le volant/bouton tourne.
