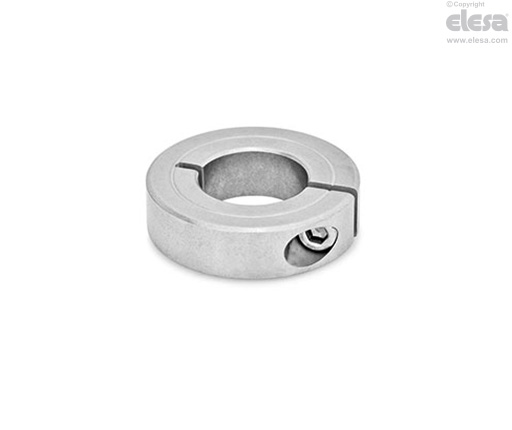

GN 706.2-A4 Bagues d'arrêt fendues
fixation à pression, acier INOX AISI 316
Spécifications principales
Exécutions standards
Corps en acier tourné INOX AISI 316 soudable.
Fixation à pression au moyen de vis en acier INOX AISI 316, tête cylindrique à six pans creux.
Trou fileté passant (d1 = 20 ÷ 36).
Trou fileté borgne (d1 ≥ 42).
Informations générales
Caractéristiques et applications
Les bagues d'arrêt GN 706.2-A4 peuvent non seulement être utilisés en tant que rondelles mais aussi pour la fixation d'autres composants, par exemple des interrupteurs de fin course.
Même en appliquant des efforts de serrage élevés, aucun risque d’endommagement des surfaces de l’arbre ne se présente.
La vis de blocage d3 peut être remplacée par les kit GN 311.
Données techniques
Assemblage sur arbres avec tolérance h11.
