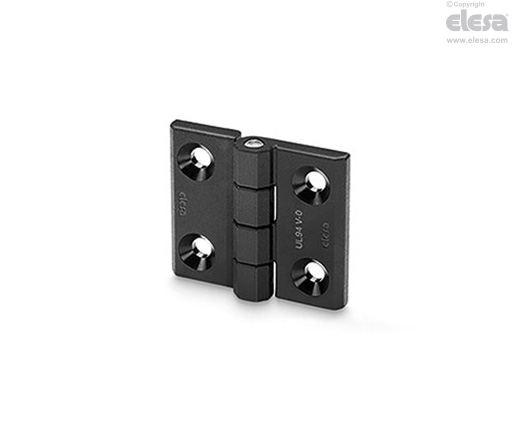

CFM-AE-V0 Charnières

Caractéristiques et applications

La charnière CFM-AE-V0 peut être utilisée dans tous les domaines dans lesquels des normes spécifiques exigent l'utilisation de matériaux qui se prêtent à la prévention des risques d'incendie.

Angle de rotation (valeur approximative)

Max 270° (-90° et +180° étant 0° la condition de co-planéité des surfaces interconnectées).

Evitez de dépasser l'angle limite de rotation pour ne pas compromettre les performances mécaniques de la charnière.

Pour choisir le modèle et la quantité de charnières convenables à votre application voir les Indications Générales.





Essais de résistance	Sollicitation Axiale		Sollicitation Radiale		Sollicitation avec angle de 90°
Description	Charge maximum d'exercice Ea [N]	Charge de rupture Ra [N]	Charge maximum d'exercice Er [N]	Charge de rupture Rr [N]	Charge maximum d'exercice E90 [N]	Charge de rupture R90 [N]
CFM.30 AE-V0 SH-4	300	1200	700	1700	500	800
CFM.40 AE-V0 SH-5	600	1200	900	1700	550	900
CFM.50 AE-V0 SH-6	800	2200	1900	3500	1000	1400
CFM.60 AE-V0 SH-6	1100	2000	1800	3500	1200	1600
CFM.60 AE-V0 SH-8	1100	2000	1800	3500	1200	1700

La charge statique limite max est la valeur au-dessus de laquelle il peut y avoir détérioration ou rupture de la matière, qui pourrait compromettre le fonctionnement correct de la charnière. A cette valeur devra évidemment être appliqué un coefficient proportionné à l’importance et au niveau de sécurité de l’application spécifique.
