2. INDICATORI A REAZIONE GRAVITAZIONALE

Indicatori a lettura analogica e analogica digitale

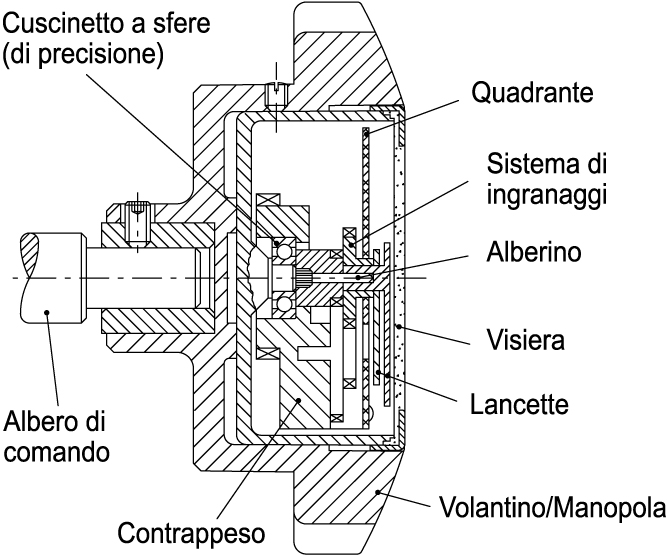

Possono essere utilizzati su alberi di comando con giacitura orizzontale o inclinata fino a 60°. Il movimento è contenuto in una cassa sigillata (figura 1). Esso consiste in un sistema a contrappeso, montato su un cuscinetto a sfere di precisione, che ruota su un alberino centrale solidale indicatore, a sua volta fissata al volantino/alberino stesso è montata una lancetta di colore rosso, che ruota quindi in maniera solidale con il volantino/manopola. Una serie di ingranaggi con differenti rapporti alberino ad una lancetta di colore nero.

Sul contrappeso è fissato anche un quadrante graduato. Se l’indicatore è montato su alberi aventi giacitura orizzontale (o inclinata fino a 60°) il quadrante rimane fermo per effetto della forza di gravità e le lancette ruotano su di esso al ruotare del volantino/manopola.
