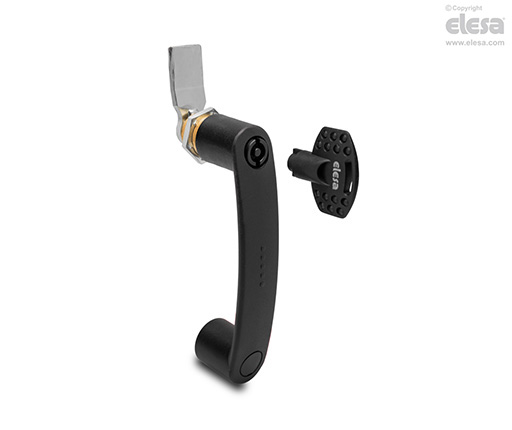

EBP-CH
Griff mit Verriegelung
mit Schlüssel, Kunststoff Thermoplast
Ausführung
Schwenkhebel
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau-schwarz, matt.
Schloss
- Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau-schwarz, matt NBR Gummi O-Ring.
- Verriegelung Messing M22x1,5.
- Zink-Druckguss Mutter M22x1,5
- Zink-Druckguss Schließriegel dicke = 4 mm.
- Zahnscheibe, Stahl verzinkt
- selbstschneidende Schraube, Stahl, verzinkt
Schlüssel
Thermoplast, Polyamid (PA), schwarzgrau, matt.
Standardausführung
Buchse Messing, Gewinde-Sackloch.
- EBP-CH-T: Betätigung mit Dreikant-Steckschlüssel.
- EBP-CH-A: Betätigung mit Doppelbart-Steckschlüssel.
Drehwinkel
90°.
Hinweis
Technische Daten
Zugbelastung und Schlagfestigkeit: die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Der Wert F3 (siehe Tabelle) zeigt die Zugkraft des Griffs in geschlossenem Zustand.
Gebrauchsanweisung
Montagehinweis
- Bohren Sie, gemäß der mitgelieferten Vorlage, Löcher in die Tür.
- Griff montieren
- Den Griff anschrauben.
- Zylinder einsetzen
- Zylinder mittels Unterlegscheibe und Verschraubung montieren.
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
