MPG

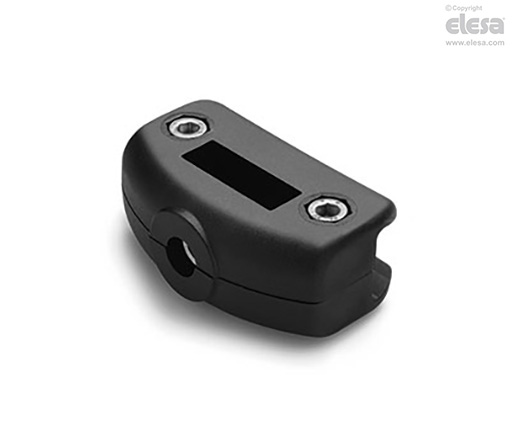

Führungsschienenhalter
Kunststoff Thermoplast
Ausführung
Material
Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
Innensechskantschrauben Edelstahl 1.4301, Muttern Messing, vernickelt.
- MPG-T: für trapezförmige Führungen.
- MPG-C: für runde Führungen.
- MPG-R: für rechteckige Führungen.
Hinweis
Funktionen und Anwendungen
Die Ausführung MPG-T kann für Seitenführungen (Edelstahl 1.4301) verwendet werden, die eine Wandstärke von 1,5 oder 2 mm haben.
| s | B | L |
| 1.5 | 17.5 | 16 |
| 2 | 18 | 17 |
Gebrauchsanweisung

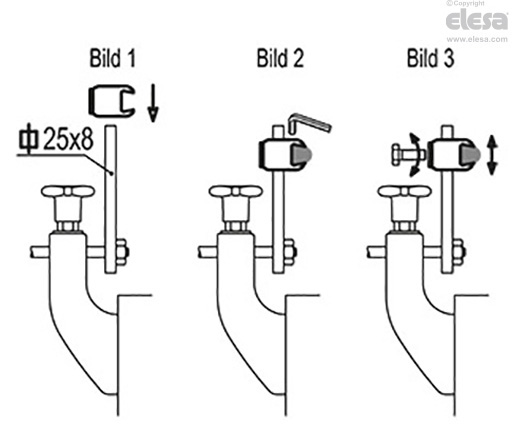

Montagehinweis
- Die Mutter in den Führungsschienenhalter einlegen und auf den vertikalen Halter (25 x 8mm) aufschieben (Bild 1).
- Auf der Führungschiene befestigen und mit den beiden Schrauben klemmen (Bild 2).
- Die Höhe mittels einer M8 Schraube (nicht im Lieferumfang enthalten) justieren (Bild 3).
