TCC-AP
Laschen-Klemmverbinder
Kunststoff Thermoplast
Ausführung
Klemmverbinder
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Mitgeliefert: zwei Schrauben und zwei Muttern für die Versionen TCC-AP-E und TCC-AP-S, eine Schraube und eine Mutter für die Version TCC-AP-I.
Standardausführungen
- TCC-AP-E: Außenverzahnung.

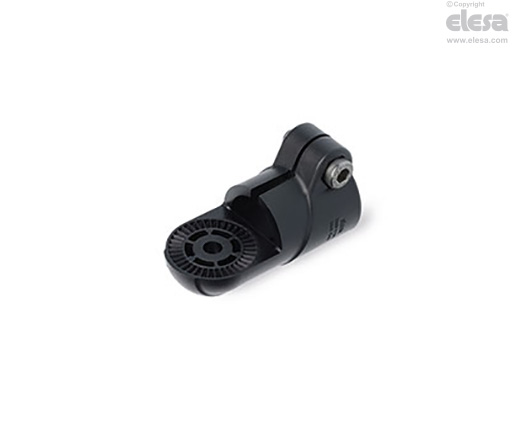

- TCC-AP-I: Innenverzahnung.
- TCC-AP-S: ohne Verzahnung.
Hinweis
Eigenschaften
Zwei Klemmverbinder, einer mit Außen- und einer mit Innenverzahnung bzw. zwei ohne Verzahnung, können zu einem Gelenk-Klemmverbinder verbunden werden.
Die aus Klemmverbindern mit Außen-/Innenverzahnung bestehenden Gelenke mit 18 mm Durchmesser haben 24 Zähne und einen Verstellwinkel von 15°, während die Gelenke mit 30 mm Durchmesser 36 Zähne und einen Verstellwinkel von 10° haben.
Gelenk-Klemmverbinder ohne Verzahnung können in jedem beliebigen Winkel eingestellt werden.
Klemmverbinder für Rohre mit einem Durchmesser von 18 ± 0,2 mm und 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse verwendet werden TCC-A (separat zu bestellen).
Die „s“-Gewindestifte können durch das Set ersetzt werden. TCC-KS.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
