TLW
Spannverschlüsse
Stahl oder Edelstahl
Ausführung
Standardausführungen
Material: Stahl verzinkt:

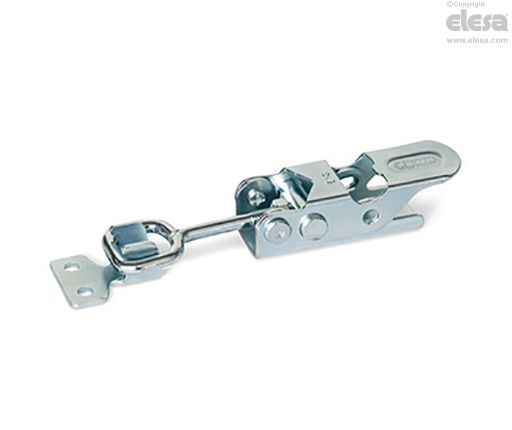

- TLW-EG: mit Zuganker mit Öse und Gegenhalter.
- TLW-ET: Mit Zuganker mit T-Stück und Gegenhalter.
Material: Betätigungshebel, Zuganker und Gegenhalter in Edelstahl 1.4301, Bolzen in Edelstahl 1.4305:
- TLW-EGX: mit Zuganker mit Öse und Gegenhalter.
- TLW-ETX: Mit Zuganker mit T-Stück und Gegenhalter.
Hinweis
Funktionen und Anwendungen
TLW Spannverschlüsse garantieren das perfekte Schließen einer Klappe.
Die Stellung des Zugankers kann für besondere Anwendungen und für die Feineinstellung in der Länge verstellt werden.
Wird der Betätigungshebel geschlossen, bewegt sich der Zuganker aufgrund der exzentrischen Anordnung der Ankerachse in Richtung des Gegenhalters. Am Ende des Hebelwegs hat die Ankerachse den Exzentertotpunkt überschritten und hält dadurch den Spannverschluss selbsttätig geschlossen.
