GN 134.2
Kreuz-Klemmverbinder
für Lineareinheiten, für Zwei-Achsen-System, Aluminium
Ausführung
Material
Aluminium, kunststoffbeschichtet RAL 9005, schwarz, matt.
Zylinderschraube DIN 912
Edelstahl nichtrostend, 1.4301
Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
Selbstsichernd durch Polyamidring
Standardausführungen

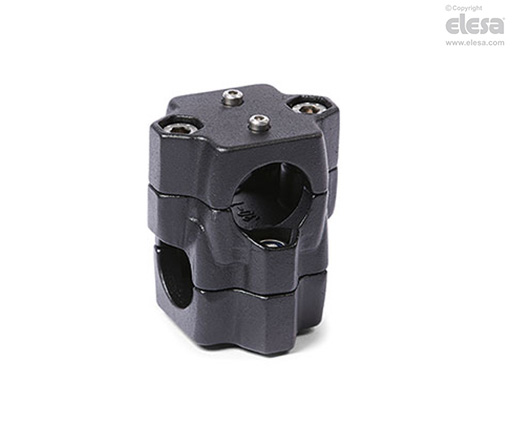

- GN 134.2-B-B: zwei runde Bohrungen.
- GN 134.2-B-V: runde Bohrung und Vierkantbohrung.
- GN 134.2-V-V: zwei Vierkant und Mitnehmer.
Hinweis
Funktionen und Anwendungen
Die Kreuz-Verfahrschlitten GN 134.2 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt.
Die Befestigungsbohrungen d3 für den Mitnehmer befinden sich beim Einachssystemimmer in der Bohrung d1 oder dem Vierkant s1 im Ein-Achsen-System. Zentrierbuchsen an den Schraubstellen eliminieren das axiale Spiel. Die Breite des Vierkants s1 ist maßgenau auf das Spiel der Vierkant-Lineareinheiten abgestimmt.
Wenn werkzeuglos schnell geklemmt werden soll, können die Zylinderschrauben durch folgende verstellbare Klemmhebel ersetzt werden: GN 911 , wie in der Tabelle als Zubehör angegeben.
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
