GN 132.25

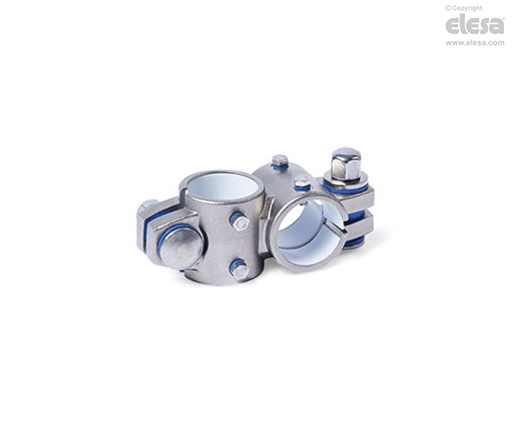

Kreuz-Klemmverbinder
für Lineareinheiten, für Zwei-Achsen-Systeme, Edelstahl
Ausführung
Formen
- Form A: ohne Abdichtungen
- Form B: mit Abdichtungen
Ausführung
Edelstahl 1.4308
Matt gestrahlt
Gleiteinsätzen
Kunststoff (PTFE)
Schlossschrauben DIN 603
Edelstahl
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl
Dichtungen
- Abdichtungen
Kunststoff (Polyacetal POM)
- Distanzring
Silikon, 40 ... 60 Shore A
Hinweis
Funktionen und Anwendungen
Die Kreuz-Verfahrschlitten GN 132.25 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet.
Mit den Schraubenpositionen z kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt werden, bzw. können die Verfahrschlitten nach der Einstellung geklemmt werden. Die Form B verfügt über Dichtungen an den Schraubstellen.
Wenn werkzeuglos schnell geklemmt werden soll, kann die Hutmutter durch folgende verstellbare Klemmhebel ersetzt werden: GN 911.3.
