GN 817-NI
Rastbolzen
Edelstahl
Ausführung
Grundkörper mit Gewinde
Edelstahl AISI 303.
Bolzen
Edelstahl AISI 303 vernickelt.
Vorgeschlagene Toleranz der Aufnahmebohrung = H7.
Kontermutter
nichtrostender Edelstahl
Druckfeder
Edelstahl AISI 301.
Knopf
Hochwertiger Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
- GN 817-B-NI: mit Knopf, ohne Kontermutter.
- GN 817-BK-NI: mit Knopf, mit Kontermutter.
- GN 817-C-NI: mit Knopf und Rastsperre, ohne Kontermutter.
- GN 817-CK-NI: mit Knopf und Rastsperre, mit Kontermutter.
- GN 817-G-NI: ohne Knopf, ohne Kontermutter.

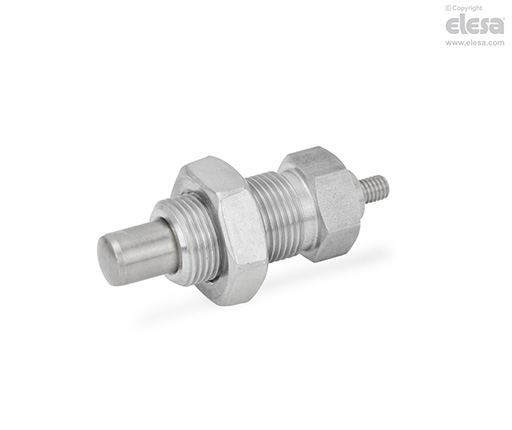

- GN 817-GK-NI: ohne Knopf, mit Kontermutter.
Rastbolzen GN 817-G-NI und GN 817-GK-NI ohne Knopf sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.
Hinweis
Funktionen und Anwendungen
Rastbolzen GN 817-NI bieten folgende Vorteile: zwei Rastwege (l1) für jeden Bolzen Durchmesser (d1), kompakte Knöpfe, Rastsperre im Knopf integriert (GN 817.2-C-NI).
Andere Ausführungen
Sonderausführungen auf Anfrage
Rastbolzen mit rotem Knopf ähnlich RAL 3000 (GN 817-RT)
Zubehör
Zubehör auf Anfrage
Distanzbuchen aus Edelstahl AISI 303 GN 609.5 für die Montage des Rastbolzens an dünnen Blechen.
