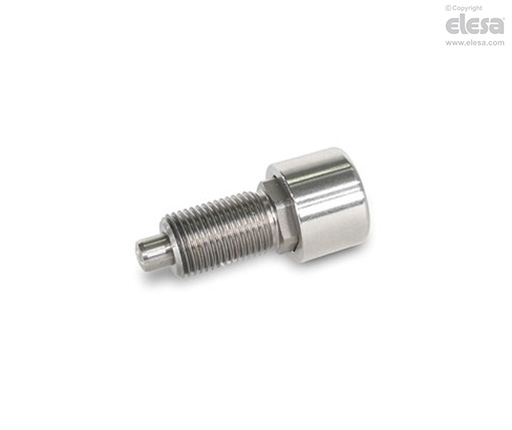

GN 514-AN-A4

Rastbolzen

Mit Edelstahl-Knopf, ohne Kontermutter

Funktionen und Anwendungen

Bei Verriegelungsbolzen GN 514 ist eine sogenannte Herzkurvenmechanik integriert. Sie bieten eine äußerst ergonomische Bedienung, die lediglich ein wiederholtes Drücken des Knopfes erfordert. Dank ihres Funktionsprinzips eignen sie sich gut für den Einsatz unter beengten Verhältnissen und lassen sich bei Bedarf auch leicht gegen unbefugte Betätigung schützen.

Zuerst wird der Raststift durch Drücken des Knopfes in die Einrastposition gebracht. In dieser Position verriegelt die Herzkurven-Mechanik automatisch. Durch erneutes Drücken des Knopfes wird der Mechanismus entriegelt, wodurch der Raststift nach dem Loslassen per Federkraft selbstständig eingezogen wird. Der Raststift darf keinen axialen Kräften ausgesetzt sein und muss sich leicht bewegen lassen.

Die Edelstahl-Ausführung eignet sich dank der verwendeten A4-Materialien auch für Anwendungen in stark korrosiven Umgebungen.



Funktionsbeschreibung

• In Einrastposition steht der Raststift uml₁ hervor und ist verriegelt.

• Der Knopf wird um w₁ gedrückt und entriegelt dadurch den Raststift

• Dann wird der Raststift von der Druckfeder eingezogen und in ausgerasteter Position gehalten.

• Der Knopf wird um den Abstand w₂ gedrückt und verriegelt nach dem Loslassen wieder in der Einrastposition.
