GN 2342
Bolzen
Edelstahl
Ausführung
Standardausführungen
Bolzen und Senkschrauben mit Innensechskant Edelstahl AISI 304.

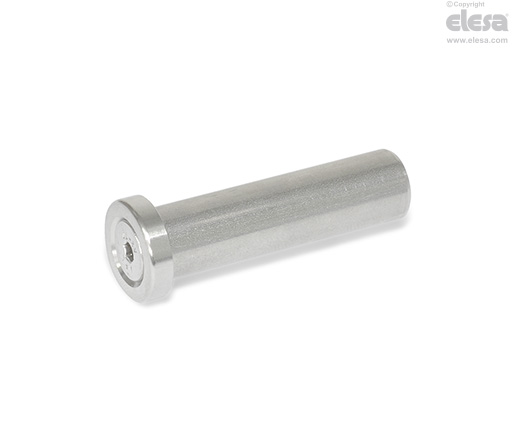

- GN 2342-B-1: mit Bundscheibe Edelstahl AISI 304
- GN 2342-B-2: mit Bundscheibe Edelstahl AISI 304, und Querbohrung für Federstecker GN 1024.
- GN 2342-E-1: mit Edelstahl AISI 316 LHC Ösenscheibe ohne Querbohrung.
- GN 2342-E-2: mit Edelstahl AISI 316 LHC Ösenscheibe mit Querbohrung., und Querbohrung für Federstecker GN 1024.
- GN 2342-L-1: mit Edelstahl AISI 316 LHC Befestigungslasche ohne Querbohrung.
Hinweis
Funktionen und Anwendungen
Je nach Anforderung kann zwischen drei Scheibenformen gewählt werden:
- GN 2342-B: für Normalgebrauch mit Verriegelung;
- GN 2342-E: für Gebrauch mit Federstecker GN 1024 GN 111.2 welche mittels Halteseilen gesichert werden GN 1024 GN 111.2;
- GN 2342-L: Die Scheibe mit Befestigungslasche (Form L) stellt gleichzeitig eine Verlier- und Verdrehsicherung dar.
Bolzen gemäß Kennziffer 2 werden mittels Querbohrung, welche auf Federstecker GN 1024 abgestimmt sind, gegen Herausfallen gesichert.
