GN 316
Ratschenspanner
Stahl
Ausführung
Material
Stahl brüniert, Einsatz gehärtet
Hebelarm
Edelstahl AISI 303, sandgestrahlt, matt
Griff
I.222 aus Kunststoff (Duroplast PF), schwarz, glänzend.
Standardausführung
- GN 316-V: Einsatz mit Vierkant.

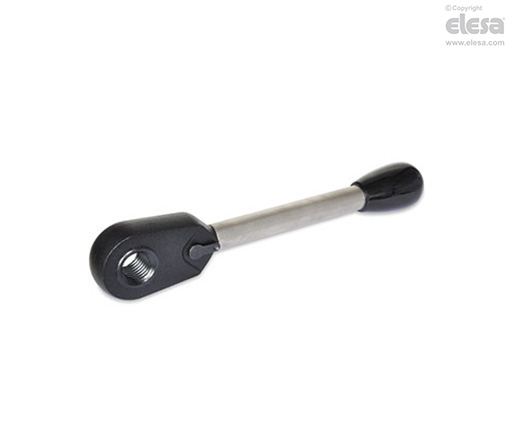

- GN 316-M: Einsatz mit Gewinde.
- GN 316-K: Einsatz mit Passfedernut nach DIN 6885/1, Toleranz P9.
- GN 316-SK: Einsatz mit Sechskant.
Hinweis
Funktionen und Anwendungen

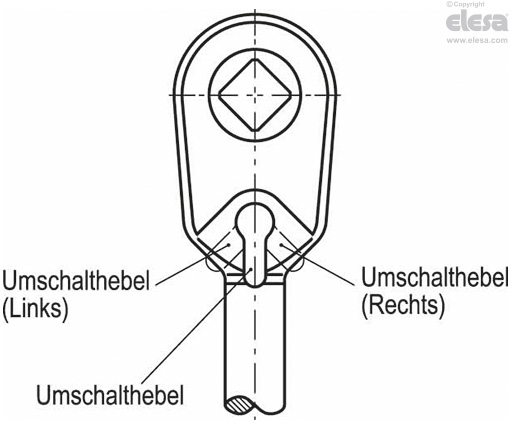

Ratschenspanner GN 316 sind für Montagearbeiten und Reparaturen geeignet. Sie können ebenso als Maschinenelement "stationär" verwendet werden. Die Position des Schaltnockens bestimmt die Richtung des Vorgangs: rechts, links oder feststehend. Durch Drehen des Hebelarms in die entgegengesetzte Richtung, dreht sich der Einsatz frei mit, so dass bequem gespannt werden kann.
Die Einsätze können einfach ausgetauscht werden und sind als Einzelteil lieferbar.
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
Hebelarm in unterschiedlichen Längen.
