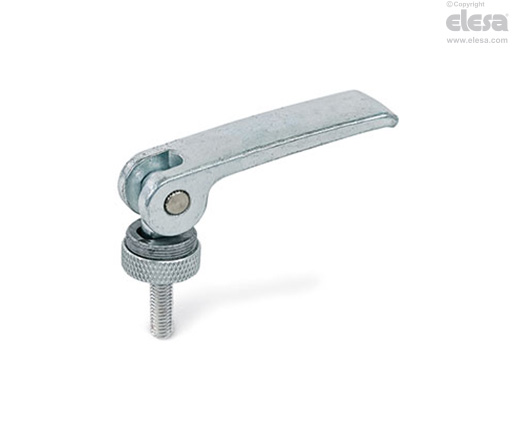

GN 927.2-A (d2 - l2)

Exzenterspanner

Gewindebolzen, mit Stellmutter

Funktionen und Anwendungen

Die Exzenterspanner GN 927.2 werden zum schnellen Spannen und Lösen eingesetzt. Anders als beim Klemmen über ein Gewinde ermöglichen sie ein drehmomentfreies Spannen.

Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Haltekraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.

Um maximale Haltekraft zu erreichen, ist die Spannfläche leicht eingefettet und sollte bei Bedarf nachgeschmiert werden.

Die Form A zeichnet sich durch folgende Vorteile aus: Der Abstand zwischen dem Spiralexzenter und der Spannfläche ist durch ein Feingewinde einstellbar. Dadurch kann die maximale Spannkraft mittels einer einzigen Einstellung festgelegt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.





Auf Anfrage

• Spannfläche fettfrei

• Andere Oberflächen

Spann- und Handkräfte bei Exzenterspannern

Das Exzenterprinzip bietet zwei Vorteile: Eine große Spannkraft F_s bei gleichzeitiger Selbsthemmung nach Überschreiben des Totpunkt..

Alle theoretischen Versuche, das Verhältnis zwischen Hand- und Spannkraft zu beschreiben, beruhen letztlich nur auf Annahmen bei einigen Parametern. Die tatsächlich vorherrschenden Bedingungen werden von einer Reihe verschiedener Faktoren beeinflusst.

Die in den nachstehenden Tabellen angegebenen Werte beruhen daher auf Angaben und Erkenntnissen aus der Praxis und stützen sich auf Testreihen, die gezeigt haben, welche Spannkräfte bei Anwendung der angegebenen Handkräfte erreicht werden können.

Die maximal zulässige Vorspannkraft der jeweiligen Gewindegröße wird durch die Betätigung des Hebels nicht überschritten.



Spann- und Handkräfte

Berechnung

Um die obige theoretische und rechnerische Methode zur Ermittlung der Spann- und Handkräfte zu berücksichtigen, wird nachstehend eine mögliche Lösung aufgezeigt, die letztlich auch die Plausibilität der in der Tabelle angegebenen Werte anhand eines Rechenbeispiels belegt.

Bei der theoretischen Ermittlung der Haltekraft F_s, die sich aus der Handkraft ergibt, sind zwei Punkte besonders zu beachten:

Erstens haben wir die geometrischen Bedingungen am Exzenter, die einen rechnerisch komplexen Ansatz erfordern, wenn man die genauen Bedingungen berücksichtigen will. Und zweitens hat die an mehreren Stellen auftretende Reibung einen starken Einfluss auf die erreichbare Spannkraft.

1. Ansatz, Exzenter

Betrachtet man die Ansicht, die bei einer exzentrischen Bewegung durch das Rollen entsteht, sieht man, dass diese durch eine Sinuskurve verursacht wird.

Der Steigungswinkel w oberhalb des Schwenkbereichs ändert sich also kontinuierlich, was zu einer Erweiterung des Selbstsperrbereichs und der Kraftübertragung führt.

Die rechnerische Beschreibung dieses Ansatzes ist allerdings ziemlich komplex.



Ersatzechenmodell

Vereinfacht ausgedrückt, sowie unter der Annahme einer konstanten Neigung, kann die bestehende Sinuskurve als ein Keil betrachtet werden, der zu einem hinreichend genauen und angenäherten Ersatz-Berechnungsmodell führt, das viel weniger komplex ist.

Für die Drehachse und den Umfang des Exzenters wird ein Reibungswert angenommen, der in der Realität durch äußere Faktoren stark beeinflusst wird und daher entsprechend abweichen kann.

2. Ansatz, Exzenter

Eine 90°-Bewegung des Handhebels bewirkt den Hub h.



Gleichungen und Modellberechnungen

Error: Error%20%231085

Sicherheitshinweise

Bei der Konstruktion von Anwendungen mit Exzenterspannern muss immer ein angemessener Sicherheitsfaktor berücksichtigt werden. Übliche Sicherheitsfaktoren für statische Lasten sind 1,2 bis 1,5; pulsierende Lasten 1,8 bis 2,4 und alternierende Lasten 3 bis 4. Diese müssen bei Anwendungen mit höheren Sicherheitsanforderungen proportional erhöht werden.
