AUTO SANITIZACIÓN CONTRA HONGOS Y BACTERIAS
Tecnopolímero

Componentes estándar
- MSX-B base:
tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Fijación a través de tuerca y tornillo allen de M5 en acero cincado.
- Conector de dos alojamientos MSX-C:
tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Fijación a través de tuerca y tornillos allen de M5 en acero cincado.

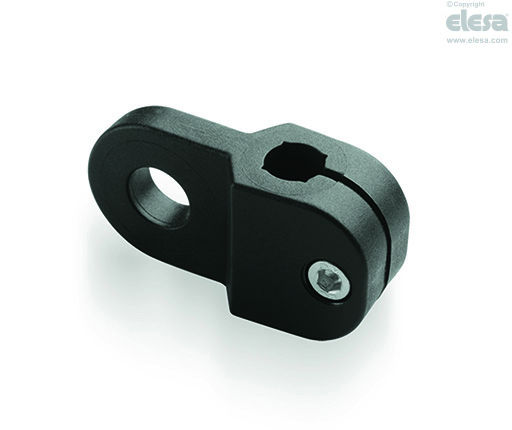

- Elementos de fijación MSX.TA-TB-TC-TD-TE-TF:
tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Fijación a través de tuerca y tornillo allen de M5 en acero cincado.
Características y aplicaciones
El perfil de los agujeros de los elementos de conexión serie MSX. permite la utilización de tubos con sección redonda o cuadrada; éstos últimos evitan rotaciones inoportunas (véase Fig. 1).

Instrucciones de montaje
- Ensamble la base mediante 2 tornillos de cabeza cilíndrica M6 con hexágono interno (no incluidos).
- Fije el tubo de conexión en el agujero de la base y apriételo mediante el tornillo prisionero. El par de apriete recomendado es de 5 Nm.
- Introduzca el tubo de conexión en el agujero conformado del conector de 2 alojamientos.
- Fije el otro tubo de conexión en el agujero del conector de dos alojamientos.
- Coloque en el tubo de conexión el elemento de fijación adecuado, eligiéndolo de entre los 6 disponibles. Después de posicionar los componentes, fíjelos apretando los tornillos prisioneros. Par de apriete sugerido 5 Nm.
